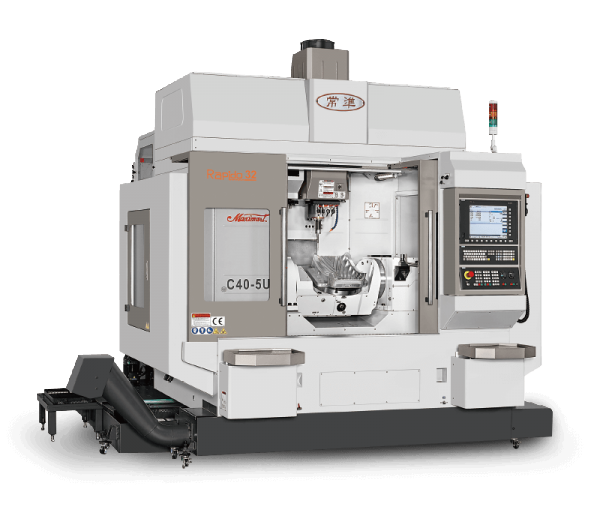

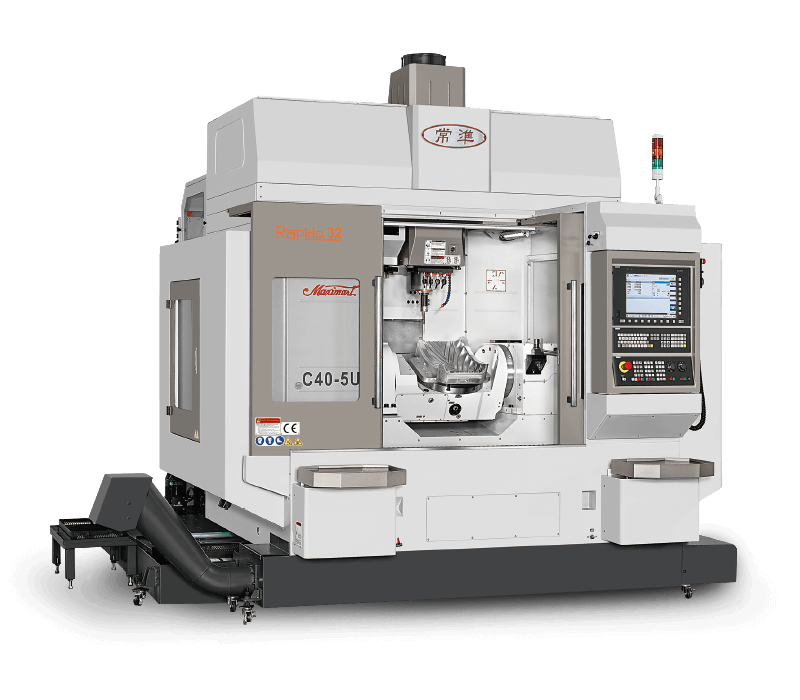

C40-5U/5A C40-5U-5A

C40-5U/5A 規格

可將下方點選取消後留下自己需求的規格

C20-5U/5A

C30-5U/5A

C40-5U/5A

C50-5U/5A

型號	C20-5U/5A	C30-5U/5A	C40-5U/5A	C50-5U/5A
工作台
旋轉工作台	Ø210 mm	Ø320 mm	Ø410 mm	Ø500 mm
T型槽（間距x槽數）	12H7 x 4	12H7 x 4	14H7 x 8	14H7 x 8
最大工件	Ø300 x H200 mm	Ø400 x H300 mm	Ø500 x H300 mm	Ø620 x H300 mm
最大工件重量	75kg	100kg	200kg	300kg
行程
X/Y/Z軸行程	500mm x 420mm x 450 mm	610mm x 610mm x 510 mm	760mm x 700mm x 610 mm	810mm x700mm x 610 mm
A 軸行程	+30˚~-120˚	+30˚~-120˚	+30˚~-120˚	+30˚~-120˚
C 軸行程	360˚(Continous)	360˚(Continous)	360˚(Continous)	360˚(Continous)
主軸鼻端至工作台面距離	30~480mm	20~530 mm	30~640 mm	-20~590mm
進給
三軸滾珠螺桿	X/Y:Ø36mm/P12mm Z:Ø40mm/P12mm	X/Y/Z: Ø40mm/P12mm	X/Y/Z: Ø40mm/P12mm	X/Y/Z: Ø40mm/P12mm
三軸線性滑軌	X:30mm滾柱<4滑塊> Y/Z:35mm滾柱<6滑塊>	X:35mm滾柱 Y/Z:45mm滾柱 <6滑塊>	X/Y/Z:45mm滾柱 <6滑塊>	X/Y/Z:45mm滾柱 <6滑塊>
三軸傳動方式	直結式　Direct drive	直結式　Direct drive	直結式　Direct drive	直結式　Direct drive
X/Y/Z軸快送速度	32/32/32 m/min	32/32/32 m/min	32/32/32 m/min	32/32/32 m/min
A/C軸快送速度	22.2/33.3 rpm/min	25 / 25 rpm/min	11.1 / 16.6 rpm/min	11.1 / 16.6 rpm/min
X/Y/Z軸加速度	3 / 3 / 3 m/s²	3 / 3 / 3 m/s²	2 / 2 / 3 m/s²	2 / 2 / 3 m/s²
X/Y/Z軸切削速度	12 m/min	12 m/min	12 m/min	12 m/min
A/C軸切削速度	2000˚ /min	2000˚ /min	2000˚ /min	2000˚ /min
主軸
主軸端孔斜度	BBT40／CAT40／DIN40／HSK-A63	BBT40／CAT40／DIN40／HSK-A63	BBT40／CAT40／DIN40／HSK-A63	BBT40／CAT40／DIN40／HSK-A63
主軸轉速	12000rpm	12000rpm	12000rpm	12000rpm
主軸傳動方式	直結式　Direct drive	直結式　Direct drive	直結式　Direct drive	直結式　Direct drive
主軸冷卻	油冷	油冷	油冷	油冷
自動換刀系統
刀庫容量	30支刀	30支刀	30支刀	30支刀
最大刀具重量	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs
最大刀徑(無相鄰刀)	Ø76mm（Ø150mm）	Ø76mm（Ø150mm）	Ø76mm（Ø150mm）	Ø76mm（Ø150mm）
最大刀長	250mm	300 mm	300 mm	300 mm
換刀(CTC)時間	5 sec.(F)	5 sec.(F)	6 sec.(F)	6 sec.(F)
換刀(Tool to Tool)時間	1.8 sec.(F)	1.8 sec.(F)	1.8 sec.(F)	1.8 sec.(F)
選刀方式	隨機記憶	隨機記憶	隨機記憶	隨機記憶
切削液系統
水箱容量	300 L	420 L	420 L	420 L
切削液泵浦	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min
沖屑幫浦(水槍)	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min
切削輸送機馬達	220V 60Hz 0.2kW x2 / 0.2kW (捲式/標配) x1 380V 50Hz 0.2kW x2 / 0.2kW (捲式/標配) x1	220V 60Hz 0.2kW x2 / 0.4kW (捲式/標配) x1 380V 50Hz 0.2kW x2 / 0.4kW (捲式/標配) x1	220V 60Hz 0.2kW x2 / 0.4kW (捲式/標配) x1 380V 50Hz 0.2kW x2 / 0.4kW (捲式/標配) x1	220V 60Hz 0.2kW x2 / 0.4kW (捲式/標配) x1 380V 50Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
其他要項
動力消耗	25 kVA	30 kVA	35 kVA	40 kVA
空壓需求	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)
機器重量	5500kg	8200kg	8800kg	9200kg

外觀尺寸圖

MODEL	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	U	V	W	X	Y
C40	2180	300	1055	325	2780	1200	2720	405	355	30~640	740	350	380	2950	2382	3240	1080	R744	R645	R750	4200	R545	425	685

盤面尺寸圖

T型槽詳圖

盤面尺寸

MODEL	A	B	C	D
C20/C30	12H7	20	11	20
C40/C50	14H7	23	13	23

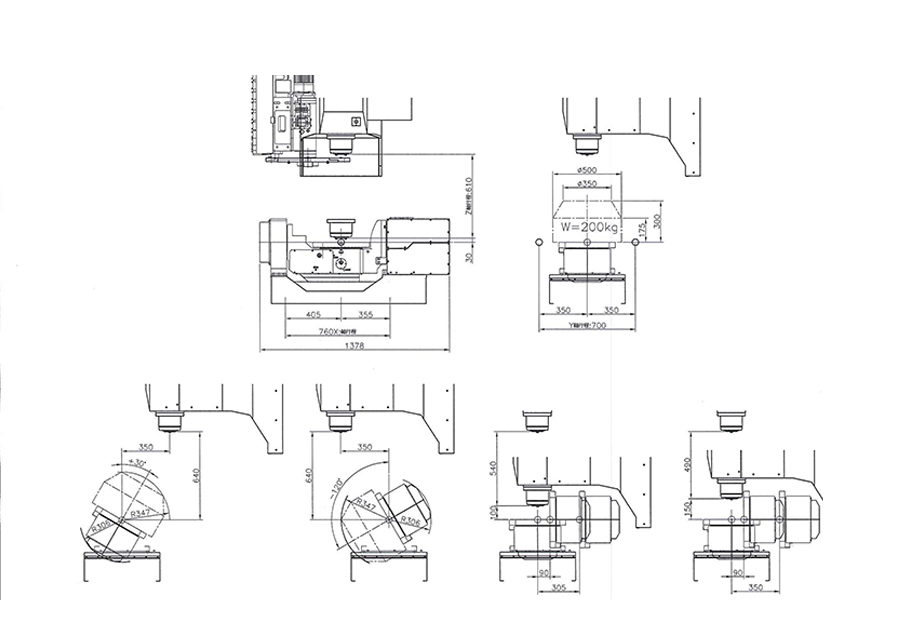

機器加工區域

最大工件尺寸圖

機器配件

─無法選配
○特別配件
●標準配件

型號 ITEM／MODEL	C20-5U/5A	C30-5U/5A	C40-5U/5A	C50-5U/5A
主軸高精密溫度控制	●	●	●	●
高剛性滾柱線軌(含自潤系統)	●	●	●	●
自動潤滑系統(容積式)	●	●	●	●
Z軸無配重系統(剎車馬達)	●	●	●	●
刀臂式30支刀(圓盤式)	●	●	●	●
主軸環狀、前側切削沖屑裝置	●	●	●	●
切削吹氣/主軸吹氣/主軸正氣壓	●	●	●	●
機台清洗水槍、氣槍裝置	●	●	●	●
膠合強化安全玻璃視窗	●	●	●	●
捲式排屑裝置	●	●	●	●
剛性攻牙	●	●	●	●
自動睡眠斷電系統	●	●	●	●
三色警示燈	●	●	●	●
工具箱	●	●	●	●
日光燈裝置	●	●	●	●
乙太網路傳輸	●	●	●	●
A軸海德漢角度編碼器	●	●	●	●
刀長自動量測系統(BLUM)	●	●	●	●
工件量測(TC62)	○	○	○	○
三軸螺桿冷卻裝置	○	○	○	○
履帶排屑裝置	─	○	○	○
刮鈑式排屑裝置	○	○	○	○
集屑車	○	○	○	○
刀臂式48/60支刀(運動場型)	─	○	○	○
海德漢3軸絕對式0.1μm光學尺並附吹氣裝置	○	○	○	○
主軸中心出水系統(20bar/50bar)	○	○	○	○
左右沖屑裝置	○	○	○	○
油霧回收系統	○	○	○	○
圓盤式油水分離裝置	○	○	○	○
變壓器	○	○	○	○
穩壓器	○	○	○	○
C軸海德漢角度編碼器	○	○	○	○
15000rpm直結式主軸(含油氣主軸+水冷式冷卻系統)	○	○	○	○
