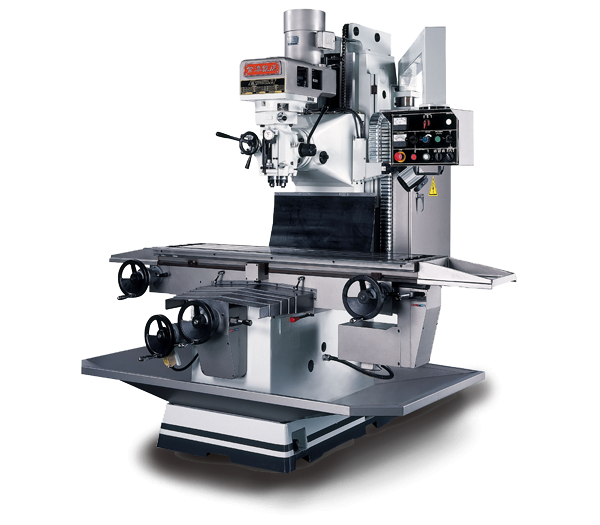

CMB-10PS/MV/IV CMB-10PS

CMB-10PS/MV/IV 規格

可將下方點選取消後留下自己需求的規格

CMB-8PS/MV/IV

CMB-10PS/MV/IV

CMB-12PS/IV

型號	CMB-8PS/MV/IV	CMB-10PS/MV/IV	CMB-12PS/IV
工作台尺寸	1370x254 mm (54"x10")	1524x380 mm (60"x15")	1575x425 mm (62"x16-3/4")
左右行程	750 mm	1,050 mm	1200 mm
前後行程	445 mm	500 mm	580 mm
上下行程	490 mm	600 mm	600 mm
主軸外徑	Ø105 mm	Ø105 mm	Ø110 mm
主軸行程	127 mm	127 mm	152 mm
主軸自動進刀	0.04 , 0.08 , 0.15mm/REV	0.04 , 0.08 , 0.15mm/REV	0.04 , 0.08 , 0.15mm/REV
主軸斜度	NT#40	NT#40	NT#40
主軸馬達	3.7kW (5HP)	3.7kW (5HP)	5.5kW (7.5HP)
主軸轉速(適PS型)	50Hz 55-2580 /min (10速) 60Hz 60-3000 /min (10速)	50Hz 55-2580 /min (10速) 60Hz 60-3000 /min (10速)	50Hz 55-2580 /min (10速) 60Hz 60-3000 /min (10速)
主軸轉速(適MV型)	50Hz 55-3550 /min (無段) 60Hz 70-4300 /min (無段)	50Hz 55-3550 /min (無段) 60Hz 70-4300 /min (無段)	50Hz 55-3550 /min (無段) 60Hz 70-4300 /min (無段)
主軸轉速(適IV型 )	4P 140-3650 /min (無段) 8P 55-1115 /min (無段)	4P 140-3650 /min (無段) 8P 55-1115 /min (無段)	4P 140-3650 /min (無段) 8P 55-1115 /min (無段)
三軸馬達/進刀速度	X,Y 軸 1.2HP / 18-788 mm/min Z軸 1.2HP / 18-788 mm/min	X,Y 軸 1HP / 28-1100 mm/min Z軸 1.2HP / 18-788 mm/min	X,Y 軸 1HP / 28-1100 mm/min Z軸 1.2HP / 18-788 mm/min
淨重	2000kg	3000kg	3300kg

外觀尺寸圖

MODLE	A	B	C	D	E	F	G	H
CMB-10	1950	MAX 3410	2170	MAX 700	520	1200	MAX 552	2600
CMB-10	1950	MIN 2360	2170	MIN 100	520	1200	MIN 52	2600
CMB-12	2050	MAX 3690	2150	MAX 700	600	1300	MAX 600	2680
CMB-12	2050	MIN 2490	2150	MIN 100	600	1300	MIN 20	2680

機器規格

─無法選配
○特別配件
●標準配件

型號	CMB-8PS/MV/IV			CMB-10PS/MV/IV			CMB-12PS/IV
工具箱一組	●			●			●
銑刀夾頭拉桿一支	●			●			●
螺桿	X.Y.Z軸雙螺帽滾珠螺桿附剎車馬達			X.Y.Z軸雙螺帽滾珠螺桿附剎車馬達			X.Y.Z軸雙螺帽滾珠螺桿附剎車馬達
自動進給裝置	X.Y.Z軸變頻無段自動進給及快送			X.Y.Z軸變頻無段自動進給及快送			X.Y.Z軸變頻無段自動進給及快送
冷卻系統組	●			●			●
大水盤組	●			●			●
12V短支石英燈一支	●			●			●
防塵護蓋一組	前鐵護蓋及後橡膠防塵片			前鐵護蓋及後橡膠防塵片			前鐵護蓋及後橡膠防塵片
工作台前置筒架	●			●			●
自動注油器	●			●			●
左右手輪位置	左右雙手輪			前置左右雙手輪			前置左右雙手輪
機頭10mm量表及座	●			●
光學尺	○			○			○
銑刀夾頭組	○			○			○
壓板組	○			○			○
虎鉗	○			○			○
氣動鎖刀組	○			○			○
電動鎖刀組'	○			○			○
