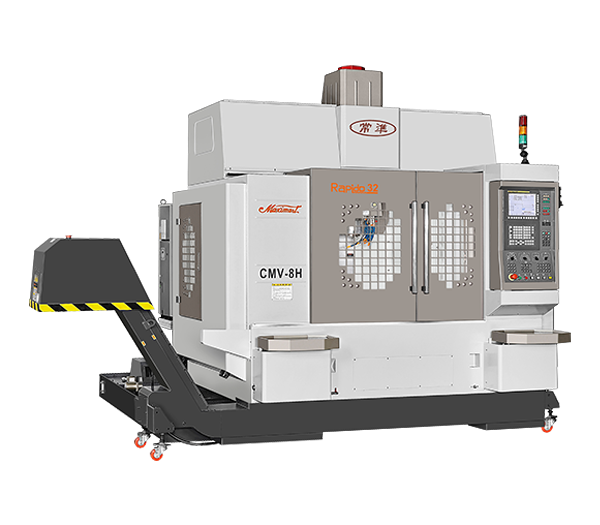

CMV-8D/8H/8i
產品描述
  • 工作台尺寸1000mm x 520mm
  • X.Y.Z軸行程850mm x 520mm x 610mm
  • 快送速度32 m/min
  • 主軸轉速 12000/15000/24000rpm
  • 三軸線軌
CMV-8D/8H/8i 規格
可將下方點選取消後留下自己需求的規格
CMV-6H
CMV-6i
CMV-8D
CMV-8H
CMV-8i
CMV-11D
CMV-11H
CMV-11i
CMV-13D
CMV-13H
型號 CMV-6H CMV-6i CMV-8D CMV-8H CMV-8i CMV-11D CMV-11H CMV-11i CMV-13D CMV-13H
工作台
工作台尺寸 750mm x 420mm 750mm x 420mm 1000mm x 520mm 1000mm x 520mm 1000mm x 520mm 1250mm x 610mm 1250mm x 610mm 1250mm x 610mm 1400mmx610mm 1400mmx610mm
T型槽(間距x槽數) 14mm x 5 x 65mm 14mm x 5 x 65mm 18mmx5x100mm 18mmx5x100mm 18mmx5x100mm 18mmx5x100mm 18mmx5x100mm 18mmx5x100mm 18mmx5x100mm 18mmx5x100mm
最大工件
最大工件重量 300 kg 300 kg 700 kg 700 kg 700 kg 900 kg 900 kg 900 kg 1000 kg 1000 kg
行程
X/Y/Z軸行程 600 mm x 420 mm x450 mm 600 mm x 420 mm x450 mm 850mm x 520mm x 610mm 850mm x 520mm x 610mm 850mm x 520mm x 610mm 1100mm x 610mm x 610mm 1100mm x 610mm x 610mm 1100mm x 610mm x 610mm 1300mm x 610mm x 610mm 1300mm x 610mm x 610mm
主軸鼻端至工作台面距離 120-570 mm 120-570 mm 130-740mm 130-740mm 130-740mm 120-730mm 120-730mm 120-730mm 120-730mm 120-730mm
進給
三軸滾珠螺桿 X/Y:Φ32mm/P12mm
Z:Φ40mm/P12mm
X/Y:Φ32mm/P12mm
Z:Φ40mm/P12mm
X/Y/Z:Φ40mm/ P12mm X/Y/Z:Φ40mm/ P12mm X/Y/Z:Φ40mm/ P12mm X/Y/Z:Φ40mm/ P12mm X/Y/Z:Φ40mm/ P12mm X/Y/Z:Φ40mm/ P12mm X/Y/Z:Φ40mm/ P12mm X/Y/Z:Φ40mm/ P12mm
三軸線性滑軌 X : THK SHS30mm x 4滑塊
Y: SHS35mm x 4滑塊
Z: SHS35mm x 6滑塊(含QZ裝置)
X : THK SHS30mm x 4滑塊
Y: SHS35mm x 4滑塊
Z: SHS35mm x 6滑塊(含QZ裝置)
X : THK SVS35mm x 6滑塊
Y: SVS45mm x 4滑塊
Z: SVS45mm x 6滑塊(含QZ裝置)
X : THK SVS35mm x 6滑塊
Y: SVS45mm x 4滑塊
Z: SVS45mm x 6滑塊(含QZ裝置)
X : THK SVS35mm x 6滑塊
Y: SVS45mm x 4滑塊
Z: SVS45mm x 6滑塊(含QZ裝置)
X : THK SVS45mm x 6滑塊
Y: SVS45mm x 6滑塊
Z: SVS45mm x 6滑塊(含QZ裝置)
X : THK SVS45mm x 6滑塊
Y: SVS45mm x 6滑塊
Z: SVS45mm x 6滑塊(含QZ裝置)
X : THK SVS45mm x 6滑塊
Y: SVS45mm x 6滑塊
Z: SVS45mm x 6滑塊(含QZ裝置)
X : THK SVS45mm x 6滑塊
Y: SVS45mm x 6滑塊
Z: SVS45mm x 6滑塊(含QZ裝置)
X : THK SVS45mm x 6滑塊
Y: SVS45mm x 6滑塊
Z: SVS45mm x 6滑塊(含QZ裝置)
三軸傳動方式 直結式 直結式 直結式 直結式 直結式 直結式 直結式 直結式 直結式 直結式
快送速度 32 m/min 32 m/min 32 m/min 32 m/min 32 m/min 32 m/min 32 m/min 32 m/min 32 m/min 32 m/min
加速度
切削速度 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min
主軸
主軸端孔斜度 BBT40/ CAT40/ DIN40 HSK-E50/HSK-A63 BBT40/ CAT40/ DIN40 BBT40/ CAT40/ DIN40 HSK-A63/BBT40 BBT40/ CAT40/ DIN40 BBT40/ CAT40/ DIN40 HSK-A63/BBT40 BBT40/ CAT40/ DIN40 BBT40/ CAT40/ DIN40
主軸轉速 15000 rpm 30000rpm(E50)/24000rpm(EA63) 12000rpm 15000rpm 24000rpm(A63)/20000rpm(A63/BBT40) 12000rpm 15000rpm 20000rpm 12000rpm 15000rpm
主軸傳動方式 直結式  內藏式 直結式 直結式 內藏式 直結式 直結式 內藏式 直結式 直結式
主軸冷卻 精密冷卻系統 精密冷卻系統 精密冷卻系統 精密冷卻系統 精密冷卻系統 精密冷卻系統 精密冷卻系統 精密冷卻系統 精密冷卻系統 精密冷卻系統
自動換刀系統
刀具容量 20支 20支 20支 20支 20支 20支 20支 20支 20支 20支
最大刀具重量 7 kg/pcs 7 kg/pcs 7 kg/pcs 7 kg/pcs 7 kg/pcs 7 kg/pcs 7 kg/pcs 7 kg/pcs 7 kg/pcs 7 kg/pcs
最大刀徑(無相鄰刀) 刀臂式Φ76mm 刀臂式Φ76mm 刀臂式Φ76mm 刀臂式Φ76mm 刀臂式Φ76mm 刀臂式Φ76mm 刀臂式Φ76mm 刀臂式Φ76mm 刀臂式Φ76mm 刀臂式Φ76mm
最大刀長 250mm 250mm 300mm 300mm 300mm 300mm 300mm 300mm 300mm 300mm
換刀(CTC)時間
換刀(Tool to Tool)時間
選刀方式 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶
切削液系統
水箱容量 300L 300L 420L 420L 420L 420L 420L 420L 420L 420L
切削液泵浦 220V 60Hz 0.96kW 2.0kg/cm²-60L/min
380V 50Hz 0.65kW 1.3kg/cm²-60L/min
220V 60Hz 0.96kW 2.0kg/cm²-60L/min
380V 50Hz 0.65kW 1.3kg/cm²-60L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
沖屑幫浦(水槍) 220V 60Hz 0.96kW 2.0kg/cm²-60L/min
380V 50Hz 0.65kW 1.3kg/cm²-60L/min
220V 60Hz 0.96kW 2.0kg/cm²-60L/min
380V 50Hz 0.65kW 1.3kg/cm²-60L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
220V 60Hz 1.27kW 3.0kg/cm²-67L/min
380V 50Hz 0.85kW 2.0kg/cm²-67L/min
切削輸送機馬達 220V 60Hz 0.2kW x1
380V 50Hz 0.2kW x1
220V 60Hz 0.2kW x1
380V 50Hz 0.2kW x1
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
其他要項
動力消耗 25kVA 30kVA 30kVA 30kVA 30kVA 30kVA 30kVA 30kVA 30kVA 30kVA
空壓需求 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa)
機器重量 4500kg 4500kg 7300kg 7300kg 7300kg 8000kg 8000kg 8000kg 8350kg 8350kg
外觀尺寸圖
外觀尺寸圖
外觀尺寸圖

CMV系列履帶 / 刮板式排屑(左側或右側)

unit : mm
MODELABCDEFGHIJKLMNOPQRSTUVWX
CMV─8 B
e-850(皮帶式)
2180 135 781 975 2450 325 2487
(2747)
150-760 890 585 260-780 2735 380 2352
(2602)
2890
(3140)
1080 624 R645 1450 R675 4000 625 R545 R645
CMV─8 C/D/H
e-850(直結式)
130-740
CMV─10 B
e-1000(皮帶式)
300 616 2780 150-760 460
CMV─10 C/D/H
e-1000(直結式)
130-740
CMV─11 B
e-1100(皮帶式)
345 651 1035 2870 140-750 900 630 200-810 2800 744 4050 425
CMV─11 C/D/H
e-1100(直結式)
120-730
CMV─13 B
e-1300(皮帶式)
530 3240 140-750
CMV─13 C/D/H
e-1300(直結式)
120-730
機器配件
  • 無法選配
  • 特別配件
  • 標準配件
型號 ITEM/MODELCMV-6HCMV-6iCMV-8DCMV-8HCMV-8iCMV-11DCMV-11HCMV-11iCMV-13DCMV-13H
主軸高精密溫度控制
日本THK高剛性線性滑軌(含自潤系統)
自動潤滑系統(容積式)
Z軸無配重系統(剎車馬達)
刀臂式20支刀
主軸環狀、側邊切削沖屑裝置
切削吹氣/主軸吹氣/主軸正氣壓
機台清洗水槍、氣槍裝置
膠合強化安全玻璃視窗
履帶排屑裝置
捲式排屑裝置
刮鈑式排屑裝置
剛性攻牙
自動睡眠斷電系統
三色警示燈
工具箱
日光燈裝置
乙太網路傳輸
鈑金側邊沖屑裝置
三軸螺桿冷卻裝置
集屑車
刀臂式30支刀(圓盤式含快速換刀裝置)
刀臂式48/60支刀(運動場型)
刀具自動量測系統
海德漢3軸絕對式0.1μm光學尺並附吹氣裝置
第四軸分度盤電腦介面驅動系統加伺服馬達
第四軸分度盤及尾座
切削油霧裝置
油霧回收系統
圓盤式油水分離裝置
變壓器
穩壓器
主軸油氣潤滑系統
主軸中心出水系統(20bar/50bar)
日本THK高剛性線性滑軌-滾柱(含自潤系統)
主軸獨立環噴系統
工件量測系統
油壓箱裝置
