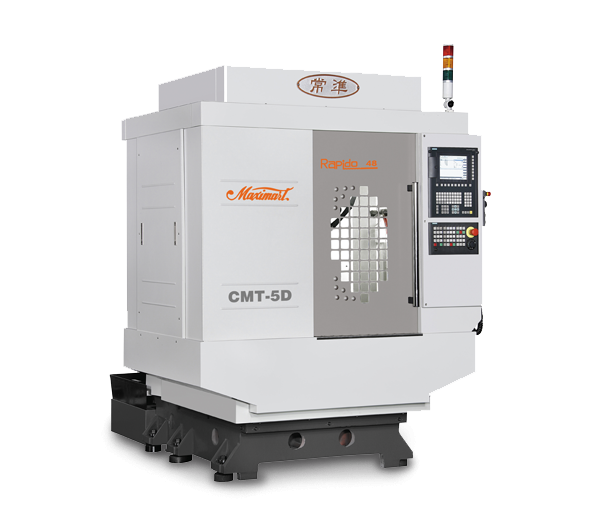

CMT-5D/i
產品描述
  • 工作台尺寸650mm x 400mm
  • X.Y.Z軸行程500mm x 400mm x 310mm
  • 快送速度X/Y/Z=48m/min
  • 主軸BT30 12000/20000rpm
  • 刀庫斜盤式14支刀
  • 機器重量2450kgs
CMT-5D/i 規格
可將下方點選取消後留下自己需求的規格
CMT-5D/5i
CMT-7D/7i
型號 CMT-5D/5i CMT-7D/7i
工作台
行程(不含換刀行程) 500 x 400 x 310 mm 700 x 400 x 310 mm
工作台尺寸 650 x 400 mm 850 x 400 mm
工作台負載 200kg 300kg
行程
3軸行程(不含換刀行程) 500 x 400 x 310 mm 700 x 400 x 310 mm
主軸鼻端至工作台面 180 ~ 490mm 180 ~ 490mm
主軸中心至機身線軌面距離 412 mm 412 mm
X,Y,Z軸 快速進給 48 / 48 / 48 m/min 48 / 48 / 48 m/min
進給
三軸滾珠螺桿 X/Y/Z:Φ25mm/ P16mm X/Y/Z:Φ25mm/ P16mm
三軸線性滑軌 X:25mm滾柱<4滑塊>
Y:30mm滾柱<4滑塊>
Z:30mm滾柱<6滑塊>
X:25mm滾柱<4滑塊>
Y:30mm滾柱<4滑塊>
Z:30mm滾柱<6滑塊>
三軸傳動方式 直結式 直結式
快速壓送 48 m/min 48 m/min
主軸
主軸端孔斜度 BT#30 BT#30
主軸轉速 12000rpm / 20000rpm 12000rpm / 20000rpm
自動換刀系統
斜盤式刀庫 14 T 14 T
最大刀長 200 mm 200 mm
最大刀具外徑 90mm / 150mm 90mm / 150mm
最大刀具重量 Max 3kg; Avg 2kg; (Total 28kg) Max 3kg; Avg 2kg; (Total 28kg)
換刀速度(Cut to Cut) 2.2 sec (相鄰刀) 2.2 sec (相鄰刀)
切削液系統
水箱容量 130L (optional 160L) 130L (optional 160L)
切削液泵浦 50Hz,0.65kW,1.3kg/cm²
60Hz,0.96kW,2kg/cm²
50Hz,0.65kW,1.3kg/cm²
60Hz,0.96kW,2kg/cm²
切屑輸送機馬達 (opt. 0.2kW) (opt. 0.2kW)
其他要項
電力需求 10kVA 10kVA
空壓需求 6kg/cm² 6kg/cm²
機械重量 2450kg 2600kg
機械尺寸(寬x深x高) 1600x2200x2200mm 2150x2200x2200mm

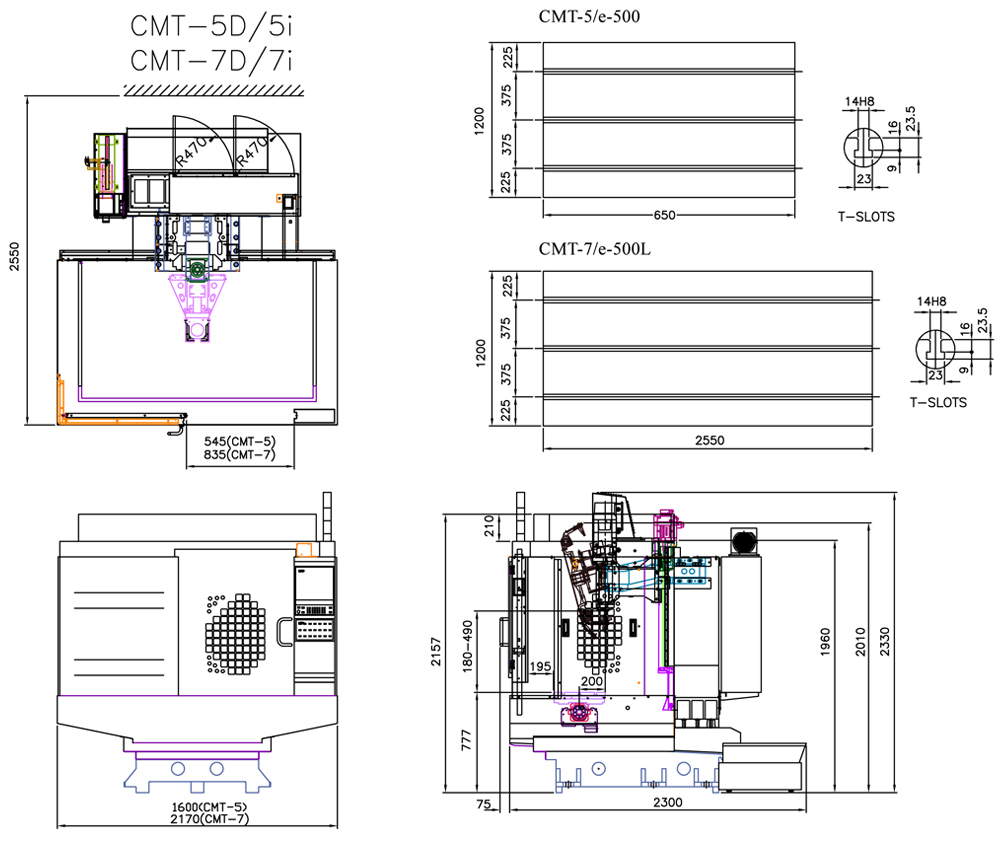

外觀尺寸圖
外觀尺寸圖
機器規格
  • 無法選配
  • 特別配件
  • 標準配件
型號 CMT-5D/5iCMT-7D/7i
直結式主軸
變頻斜盤式刀庫14T
M30自動斷電關機
電箱熱交換器
主軸氣幕
主軸換刀吹氣
剛性攻牙
日光燈照裝置
三色警示燈
沖水系統
水平調整螺絲及墊塊
工具箱
自動潤滑系統
全罩鈑金
MPG手輪
變壓器(三菱/發那科)
左右安全玻璃窗
機頂罩鈑金
160公升水箱含圓盤式刮油機
滅火器
主軸油冷機
三軸THK線軌
