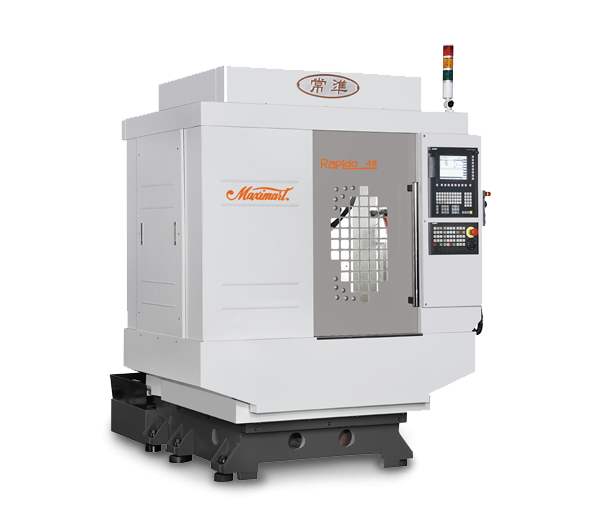

CMT-7D/i
CMT-7D/i 規格
可將下方點選取消後留下自己需求的規格
CMT-5D/5i
CMT-7D/7i
外觀尺寸圖
機器規格
- ─無法選配
- ○特別配件
- ●標準配件
選單
列表
| 型號 | CMT-5D/5i | CMT-7D/7i |
|---|---|---|
| 工作台 | ||
| 行程(不含換刀行程) | 500 x 400 x 310 mm | 700 x 400 x 310 mm |
| 工作台尺寸 | 650 x 400 mm | 850 x 400 mm |
| 工作台負載 | 200kg | 300kg |
| 行程 | ||
| 3軸行程(不含換刀行程) | 500 x 400 x 310 mm | 700 x 400 x 310 mm |
| 主軸鼻端至工作台面 | 180 ~ 490mm | 180 ~ 490mm |
| 主軸中心至機身線軌面距離 | 412 mm | 412 mm |
| X,Y,Z軸 快速進給 | 48 / 48 / 48 m/min | 48 / 48 / 48 m/min |
| 進給 | ||
| 三軸滾珠螺桿 | X/Y/Z:Φ25mm/ P16mm | X/Y/Z:Φ25mm/ P16mm |
| 三軸線性滑軌 | X:25mm滾柱<4滑塊> Y:30mm滾柱<4滑塊> Z:30mm滾柱<6滑塊> |
X:25mm滾柱<4滑塊> Y:30mm滾柱<4滑塊> Z:30mm滾柱<6滑塊> |
| 三軸傳動方式 | 直結式 | 直結式 |
| 快速壓送 | 48 m/min | 48 m/min |
| 主軸 | ||
| 主軸端孔斜度 | BT#30 | BT#30 |
| 主軸轉速 | 12000rpm / 20000rpm | 12000rpm / 20000rpm |
| 自動換刀系統 | ||
| 斜盤式刀庫 | 14 T | 14 T |
| 最大刀長 | 200 mm | 200 mm |
| 最大刀具外徑 | 90mm / 150mm | 90mm / 150mm |
| 最大刀具重量 | Max 3kg; Avg 2kg; (Total 28kg) | Max 3kg; Avg 2kg; (Total 28kg) |
| 換刀速度(Cut to Cut) | 2.2 sec (相鄰刀) | 2.2 sec (相鄰刀) |
| 切削液系統 | ||
| 水箱容量 | 130L (optional 160L) | 130L (optional 160L) |
| 切削液泵浦 | 50Hz,0.65kW,1.3kg/cm² 60Hz,0.96kW,2kg/cm² |
50Hz,0.65kW,1.3kg/cm² 60Hz,0.96kW,2kg/cm² |
| 切屑輸送機馬達 | (opt. 0.2kW) | (opt. 0.2kW) |
| 其他要項 | ||
| 電力需求 | 10kVA | 10kVA |
| 空壓需求 | 6kg/cm² | 6kg/cm² |
| 機械重量 | 2450kg | 2600kg |
| 機械尺寸(寬x深x高) | 1600x2200x2200mm | 2150x2200x2200mm |
| 型號 | CMT-5D/5i | CMT-7D/7i |
|---|---|---|
| 直結式主軸 | ● | ● |
| 變頻斜盤式刀庫14T | ● | ● |
| M30自動斷電關機 | ● | ● |
| 電箱熱交換器 | ● | ● |
| 主軸氣幕 | ● | ● |
| 主軸換刀吹氣 | ● | ● |
| 剛性攻牙 | ● | ● |
| 日光燈照裝置 | ● | ● |
| 三色警示燈 | ● | ● |
| 沖水系統 | ● | ● |
| 水平調整螺絲及墊塊 | ● | ● |
| 工具箱 | ● | ● |
| 自動潤滑系統 | ● | ● |
| 全罩鈑金 | ● | ● |
| MPG手輪 | ● | ● |
| 變壓器(三菱/發那科) | ● | ● |
| 左右安全玻璃窗 | ○ | ○ |
| 機頂罩鈑金 | ○ | ○ |
| 160公升水箱含圓盤式刮油機 | ○ | ○ |
| 滅火器 | ○ | ○ |
| 主軸油冷機 | ○ | ○ |
| 三軸THK線軌 | ○ | ○ |
