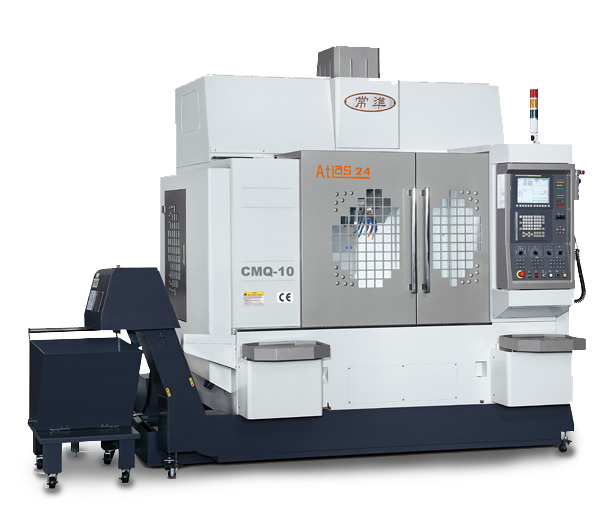

CMQ-10 CMQ-10

CMQ-10 規格

可將下方點選取消後留下自己需求的規格

CMQ-8

CMQ-10

CMQ-11

CMQ-13

CMQ-15

CMQ-18

型號	CMQ-8	CMQ-10	CMQ-11	CMQ-13	CMQ-15	CMQ-18
工作台
工作台尺寸	1000mm x 550mm	1250mm x 550mm	1250mm x 550mm	1450mm x 610mm	1700mm x 820mm	2000mm x 820mm
T型槽(寬x槽數x間距)	18mm x 5 x 100mm	18mm x 5 x 100mm	18mm x 5 x 100mm	18mm x 5 x 100mm	22 x 5 x160 mm	22 x 5 x160 mm
最大荷重	700 kg	700 kg	700 kg	900 kg	2000 kg	2000 kg
行程
3軸行程 X / Y / Z	850 x 520 x 520 mm	1100 x 520 x 520mm	1100 x 520 x 520mm	1300 x 610 x 610mm	1520 x 800 x 700mm	1820 x 800 x 700mm
主軸鼻端至工作台面距離	150-670mm	150-670mm	150-670mm	130-740mm	200-900mm	200-900mm
主軸中心至機身線軌面距離	590mm	590mm	590mm	670 mm	860 mm	860 mm
主軸
主軸端孔斜度	BBT40	BBT40	BBT40	BBT40	BBT50	BBT50
主軸轉速轉 / 每分鐘	60-10000 rpm (選配60-12000 rpm)	60-10000 rpm (選配60-12000 rpm)	60-10000 rpm (選配60-12000 rpm)	60-10000 rpm (選配60-12000 rpm)	60-6000 rpm (選配 60-10000 rpm)	60-6000 rpm (選配 60-10000 rpm)
主軸傳動方式	皮帶式 (選配:直結式)	皮帶式 (選配:直結式)	皮帶式 (選配:直結式)	皮帶式 (選配:直結式)	皮帶式 (選配:直結式/齒輪式)	皮帶式 (選配:直結式/齒輪式)
主軸直徑	Φ70 mm	Φ70 mm	Φ70 mm	Φ70 mm	Φ100mm	Φ100mm
進給
三軸滾珠螺桿	Φ40mm / P12mm	Φ40mm / P12mm	Φ40mm / P12mm	Φ40mm / P12mm	Φ50mm / P10mm	Φ50mm / P10mm
三軸傳動方式	直結式	直結式	直結式	直結式	直結式	直結式
切削押送速度(mm/分)	1-12000mm/min	1-12000mm/min	1-12000mm/min	1-12000mm/min	1-12000mm/min	1-12000mm/min
快速押送(米/分)	X/Y/Z=24 m/min	X/Y/Z=24 m/min	X/Y/Z=24 m/min	X/Y/Z=24 m/min	X/Y=20 m/min , Z=16 m/min	X/Y=20 m/min , Z=16 m/min
自動換刀系統
換刀盤及刀具數	刀臂式20支刀	刀臂式20支刀	刀臂式20支刀	刀臂式20支刀	刀臂式 24支刀	刀臂式 24支刀
最大刀具外徑尺寸	Φ76mm	Φ76mm	Φ76mm	Φ76mm	Φ110 mm (Φ127 mm)	Φ110 mm (Φ127 mm)
選刀方式	隨機記憶	隨機記憶	隨機記憶	隨機記憶	隨機記憶	隨機記憶
最大刀具重量	7 kg/pc	7 kg/pc	7 kg/pc	7 kg/pc	15 kg/pc	15 kg/pc
最長刀長	300mm	300mm	300mm	300mm	350mm	350mm
切削液系統
水箱容量	250L	250L	250L	250L	350L	350L
切削液泵浦	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min
水槍泵浦	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min
切削輸送機馬達	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x2 / 0.4kW x1 380V 50Hz 0.2kW x2 / 0.4kW x1	220V 60Hz 0.2kW x2 / 0.4kW x1 380V 50Hz 0.2kW x2 / 0.4kW x1
其他要項
電力需求	25kVA	25kVA	25kVA	30kVA	35kVA	35kVA
空壓需求	0.6 MPa	0.6 MPa	0.6 MPa	0.6 MPa	0.6 MPa	0.6 MPa
機器重量	8000 kg	8200 kgs	8200 kgs	8900 kgs	16000 kgs	16800 kgs

外觀尺寸圖

MODLE	A	B	C	D	E	F	G	H	I	J	L	N	O	P	Q	S	T	U	V
CMQ-8	2180	140	781	975	2460	325	2487	150~670	860	590	2735	2285	2760	1080	624	1450	R675	4000	425
CMQ-10	2180	345	781	975	2870	325	2487	150~670	860	590	2735	2285	2760	1080	624	1450	R675	4000	425
CMQ-11	2180	345	651	1035	2870	325	2487	130~740	860	670	2800	2345	2840	1080	744	1450	R675	4050	425
CMQ-13	2180	485	651	1035	3150	325	2487	130~740	860	670	2800	2345	2840	1080	744	1450	R675	4050	425

MODEL	A	B	C	D
CMQ-8	1000	75	100	550
CMQ-10	1250	75	100	550
CMQ-11	1250	105	100	610
CMQ-13	1450	105	100	610

機器規格

─無法選配
○特別配件
●標準配件

型號	CMQ-8	CMQ-10	CMQ-11	CMQ-13	CMQ-15	CMQ-18
全密式電箱鈑金組	●	●	●	●	●	●
主軸高精密冷卻溫度控制	●	●	●	●	●	●
自動潤滑系統(容積式)	●	●	●	●	●	●
刀臂式BT40#20支刀	●	●	●	●	─	─
刀臂式BT50#24支刀*圓盤型)	─	─	─	─	●	●
主軸環狀、側邊沖屑裝置	●	●	●	●	●	●
油霧切削裝置(簡易式)	●	●	●	●	●	●
切削吹氣/主軸吹氣/主軸正氣壓	●	●	●	●	●	●
水槍及風槍裝置	●	●	●	●	●	●
膠合強化安全玻璃視窗	●	●	●	●	●	●
剛性攻牙	●	●	●	●	●	●
自動睡眠斷電系統	●	●	●	●	●	●
三色警示燈	●	●	●	●	●	●
工具箱	●	●	●	●	●	●
水平螺絲及墊塊	●	●	●	●	●	●
日光燈裝置	●	●	●	●	●	●
側邊履帶式排屑裝置	●	●	●	●	●	●
集屑車	○	○	○	○	○	○
刀臂式30支刀(圓盤式)	○	○	○	○	─	─
刀臂式32or40支刀(運動場型)	─	─	─	─	○	○
海德漢3軸絕對式0.1μm光學尺並附吹氣裝置	○	○	○	○	○	○
第四軸分度盤電腦介面驅動系統加伺服馬達	○	○	○	○	○	○
第四軸分度盤及尾座	○	○	○	○	○	○
切削油霧裝置	○	○	○	○	○	○
切削油霧回收系統	○	○	○	○	○	○
主軸中心出水系統(8 or 30bar，限皮帶式主軸)	○	○	○	○	○	○
圓盤式油水分離裝置	○	○	○	○	○	○
穩壓器	○	○	○	○	○	○
