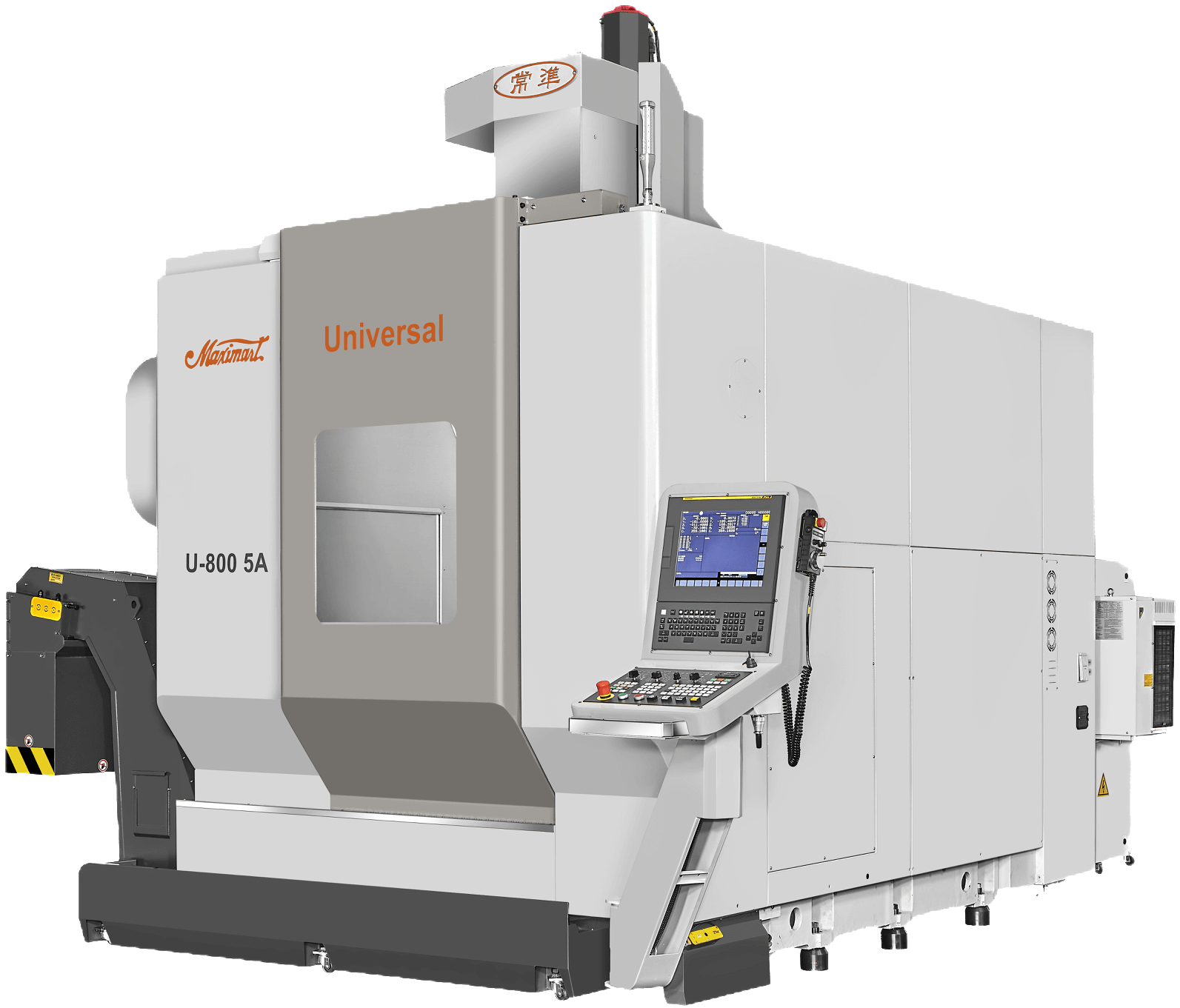

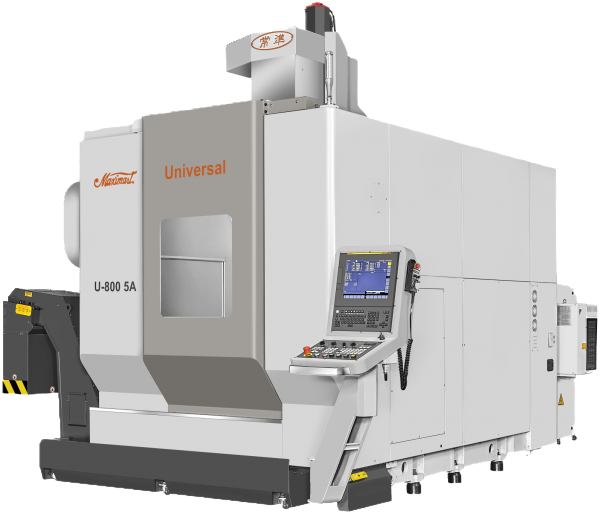

U-800 5U/5A U-800-5U-5A

U-800 5U/5A 規格

可將下方點選取消後留下自己需求的規格

U-500 5U/5

U-800 5U/5A

型號	U-500 5U/5	U-800 5U/5A
工作台
旋轉工作台	Ø500 mm	Ø800 mm

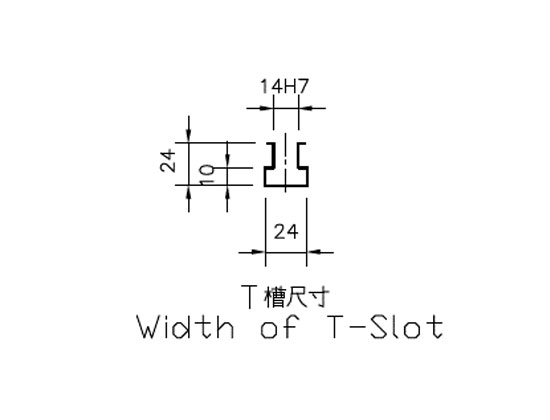

T型槽（間距x槽數）	14H7 x 5	14H7 x 8
最大工件	Ø500 x H350 mm	Ø800 x H570 mm
最大工件重量	340kg	500 kg

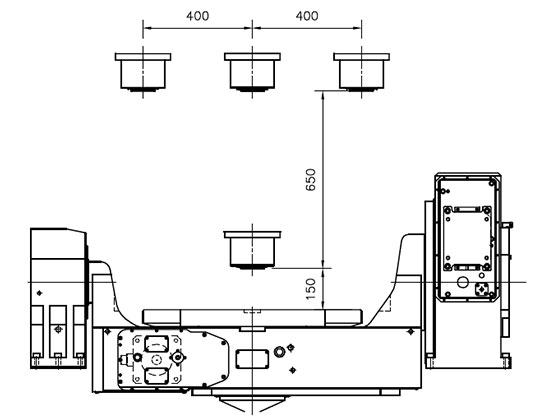

行程

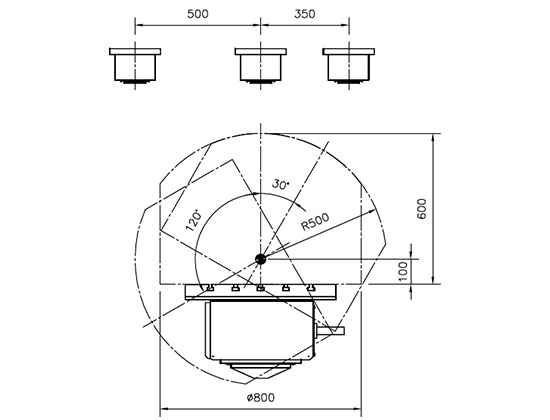

X/Y/Z軸行程	500 / 600 / 510 mm	800 / 850 / 650 mm
A 軸行程	+30˚~-120˚	+30˚~-120˚
C 軸行程	360˚(Continous)	360˚(Continous)
主軸鼻端至工作台面距離	150~660mm	150~800 mm
進給
三軸滾珠螺桿	X: Ø45mm/P12mm Y/Z: Ø40mm/P12mm	X: Ø45mm/P12mm Y/Z: Ø40mm/P12mm
三軸線性滑軌	X/Y/Z:45mm滾柱 / 6滑塊	X/Y/Z:45mm滾柱 / 6滑塊
三軸傳動方式	直結式　Direct drive	直結式　Direct drive
X/Y/Z軸快送速度	32/32/32 m/min	32/32/32 m/min
A/C軸快送速度	25 / 30 rpm/min	20 / 30 rpm/min
X/Y/Z軸切削速度	12 m/min	12 m/min
A/C軸切削速度	A: 7200˚/min C: 8640˚/min	A: 5760˚/min C: 8640˚/min
主軸
主軸端孔斜度	BBT40／CAT40／DIN40	BBT40／CAT40／DIN40
主軸轉速	12000rpm	12000rpm
主軸傳動方式	直結式　Direct drive	直結式　Direct drive
主軸冷卻	油冷	油冷
自動換刀系統
刀庫容量	30支刀	30支刀
最大刀具重量	7 kg/pcs	7 kg/pcs
最大刀徑(無相鄰刀)	Ø100mm（Ø125mm）	Ø76mm（Ø150mm）
最大刀長	300 mm	300 mm
選刀方式	固定刀套	隨機記憶
控制器	定角度五面加工 828D / 0iMF / M80 五軸同動加工 840D / 31iMB5 / TNC640	定角度五面加工 828D / 0iMF / M80 五軸同動加工 840D / 31iMB5 / TNC640
切削液系統
水箱容量	430 L	430 L
切削液泵浦	220V 60Hz 1.27kW 3kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min
沖屑幫浦(水槍)	380V 50Hz 0.85kW 2kg/cm²-67L/min	380V 50Hz 0.85kW 2kg/cm²-67L/min
切削輸送機馬達	220V 60Hz 0.2kW / 380V 50Hz 0.2kW	220V 60Hz 0.2kW / 380V 50Hz 0.2kW
其他要項
電力需求	40 kVA	45 kVA
空壓需求	6kg/cm²	6kg/cm²
機器重量	9800kg	14500kg

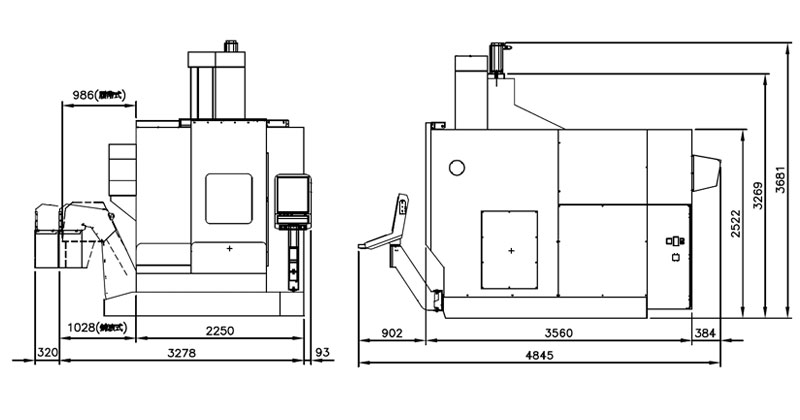

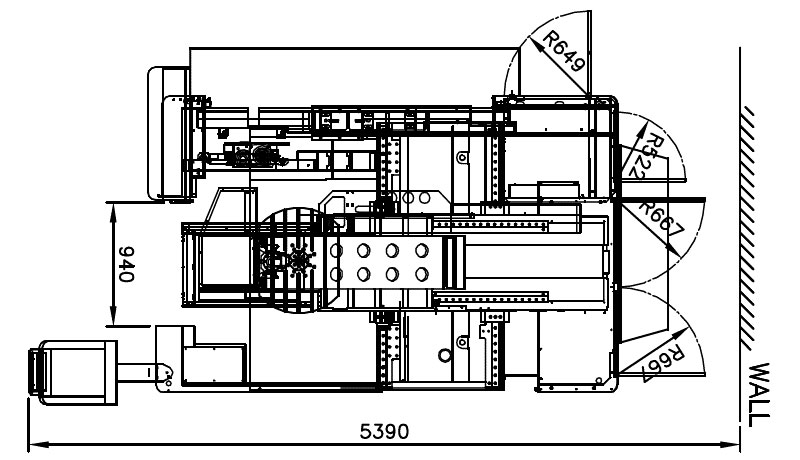

外觀尺寸圖

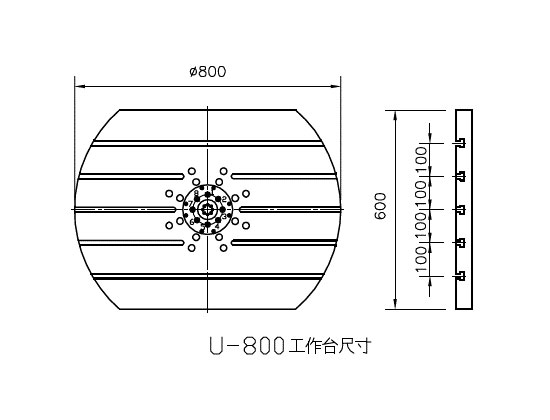

工作台尺寸

機器配件

─無法選配
○特別配件
●標準配件

型號 ITEM／MODEL	U-500 5U/5A	U-800 5U/5A
主軸高精密溫度控制	●	●
高剛性滾柱線軌(含自潤系統)	●	●
自動潤滑系統(容積式)	●	●
Z軸無配重系統(剎車馬達)	●	●
伺服刀庫	● 平置式30支刀；選配50支刀	● 刀臂式48支刀；選配60支刀
主軸環狀、前側切削沖屑裝置	●	●
切削吹氣 / 主軸鬆刀吹氣 / 主軸正氣壓	●	●
機台清洗水槍	●	●
膠合強化安全玻璃視窗	●	●
履帶排屑裝置	●	●
剛性攻牙	●	●
自動睡眠斷電系統	●	●
三色警示燈	●	●
工具箱	●	●
日光燈裝置	●	●
乙太網路傳輸	●	●
A/C軸海德漢角度編碼器	●	●
三軸螺桿冷卻裝置	○	○
鍊板滾筒式排屑裝置	○	○
集屑車	○	○
刀具自動量測裝置(BLUM or RENISHAW)	●	●
海德漢3軸絕對式0.1μm光學尺並附吹氣裝置	○	○
主軸中心出水系統(20bar/50bar)	○	○
切削液冷卻系統	○	○
切削油霧裝置	○	○
油霧回收系統	○	○
變壓器	○	○
穩壓器	○	○
工件量測裝置(BLUM or RENISHAW)	○	○
15000rpm直結式主軸 (含油器主軸+水冷式冷卻系統)	○	○
HSK63A直結式主軸	○	○
