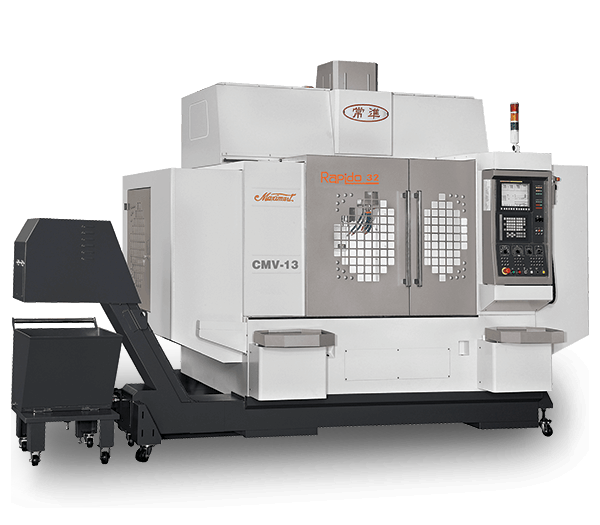

CMV-13D/13H CMV-13D

CMV-13D/13H 規格

可將下方點選取消後留下自己需求的規格

CMV-6H

CMV-6i

CMV-8D

CMV-8H

CMV-8i

CMV-11D

CMV-11H

CMV-11i

CMV-13D

CMV-13H

型號	CMV-6H	CMV-6i	CMV-8D	CMV-8H	CMV-8i	CMV-11D	CMV-11H	CMV-11i	CMV-13D	CMV-13H
工作台
工作台尺寸	750mm x 420mm	750mm x 420mm	1000mm x 520mm	1000mm x 520mm	1000mm x 520mm	1250mm x 610mm	1250mm x 610mm	1250mm x 610mm	1400mmx610mm	1400mmx610mm
T型槽（間距x槽數）	14mm x 5 x 65mm	14mm x 5 x 65mm	18mmx5x100mm	18mmx5x100mm	18mmx5x100mm	18mmx5x100mm	18mmx5x100mm	18mmx5x100mm	18mmx5x100mm	18mmx5x100mm
最大工件
最大工件重量	300 kg	300 kg	700 kg	700 kg	700 kg	900 kg	900 kg	900 kg	1000 kg	1000 kg
行程
X/Y/Z軸行程	600 mm x 420 mm x450 mm	600 mm x 420 mm x450 mm	850mm x 520mm x 610mm	850mm x 520mm x 610mm	850mm x 520mm x 610mm	1100mm x 610mm x 610mm	1100mm x 610mm x 610mm	1100mm x 610mm x 610mm	1300mm x 610mm x 610mm	1300mm x 610mm x 610mm
主軸鼻端至工作台面距離	120-570 mm	120-570 mm	130-740mm	130-740mm	130-740mm	120-730mm	120-730mm	120-730mm	120-730mm	120-730mm
進給
三軸滾珠螺桿	X/Y:Φ32mm/P12mm Z:Φ40mm/P12mm	X/Y:Φ32mm/P12mm Z:Φ40mm/P12mm	X/Y/Z:Φ40mm/ P12mm	X/Y/Z:Φ40mm/ P12mm	X/Y/Z:Φ40mm/ P12mm	X/Y/Z:Φ40mm/ P12mm	X/Y/Z:Φ40mm/ P12mm	X/Y/Z:Φ40mm/ P12mm	X/Y/Z:Φ40mm/ P12mm	X/Y/Z:Φ40mm/ P12mm
三軸線性滑軌	X: SHS30mm x 4滑塊 Y: SHS35mm x 4滑塊 Z: SHS35mm x 6滑塊(含QZ裝置)	X: SVS30mm x 4滑塊 Y: SVS35mm x 4滑塊 Z: SVS35mm x 6滑塊(含QZ裝置)	X : SVS35mm x 6滑塊 Y : SVS45mm x 4滑塊 Z : SVS45mm x 6滑塊(含QZ裝置)	X : SVS35mm x 6滑塊 Y : SVS45mm x 4滑塊 Z : SVS45mm x 6滑塊(含QZ裝置)	X : SVS35mm x 6滑塊 Y : SVS45mm x 4滑塊 Z : SVS45mm x 6滑塊(含QZ裝置)	X : SVS45mm x 6滑塊 Y : SVS45mm x 6滑塊 Z : SVS45mm x 6滑塊(含QZ裝置)	X : SVS45mm x 6滑塊 Y : SVS45mm x 6滑塊 Z : SVS45mm x 6滑塊(含QZ裝置)	X : SVS45mm x 6滑塊 Y : SVS45mm x 6滑塊 Z : SVS45mm x 6滑塊(含QZ裝置)	X : SVS45mm x 6滑塊 Y : SVS45mm x 6滑塊 Z : SVS45mm x 6滑塊(含QZ裝置)	X : SVS45mm x 6滑塊 Y : SVS45mm x 6滑塊 Z : SVS45mm x 6滑塊(含QZ裝置)
三軸傳動方式	直結式	直結式	直結式	直結式	直結式	直結式	直結式	直結式	直結式	直結式
快送速度	32 m/min	32 m/min	32 m/min	32 m/min	32 m/min	32 m/min	32 m/min	32 m/min	32 m/min	32 m/min
加速度
切削速度	12m/min	12m/min	12m/min	12m/min	12m/min	12m/min	12m/min	12m/min	12m/min	12m/min
主軸
主軸端孔斜度	BBT40/ CAT40/ DIN40	BBT40/HSK-E50/HSK-A63	BBT40/ CAT40/ DIN40	BBT40/ CAT40/ DIN40	HSK-A63/BBT40	BBT40/ CAT40/ DIN40	BBT40/ CAT40/ DIN40	HSK-A63/BBT40	BBT40/ CAT40/ DIN40	BBT40/ CAT40/ DIN40
主軸轉速	15000 rpm	20000rpm(BBT40)/30000rpm(E50)/24000rpm(A63)	12000rpm	15000rpm	24000rpm(A63)/20000rpm(A63/BBT40)	12000rpm	15000rpm	20000rpm	12000rpm	15000rpm
主軸傳動方式	直結式	內藏式	直結式	直結式	內藏式	直結式	直結式	內藏式	直結式	直結式
主軸冷卻	精密冷卻系統	精密冷卻系統	精密冷卻系統	精密冷卻系統	精密冷卻系統	精密冷卻系統	精密冷卻系統	精密冷卻系統	精密冷卻系統	精密冷卻系統
自動換刀系統
刀具容量	20支	20支	20支	20支	20支	20支	20支	20支	20支	20支
最大刀具重量	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs
最大刀徑(無相鄰刀)	刀臂式Φ80mm	刀臂式Φ80mm	刀臂式Φ90mm	刀臂式Φ90mm	刀臂式Φ90mm	刀臂式Φ90mm	刀臂式Φ90mm	刀臂式Φ90mm	刀臂式Φ90mm	刀臂式Φ90mm
最大刀長	250mm	250mm	300mm	300mm	300mm	300mm	300mm	300mm	300mm	300mm
換刀(CTC)時間
換刀(Tool to Tool)時間
選刀方式	隨機記憶	隨機記憶	隨機記憶	隨機記憶	隨機記憶	隨機記憶	隨機記憶	隨機記憶	隨機記憶	隨機記憶
切削液系統
水箱容量	300L	300L	420L	420L	420L	420L	420L	420L	420L	420L
切削液泵浦	220V 60Hz 0.96kW 2.0kg/cm²-60L/min 380V 50Hz 0.65kW 1.3kg/cm²-60L/min	220V 60Hz 0.96kW 2.0kg/cm²-60L/min 380V 50Hz 0.65kW 1.3kg/cm²-60L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min
沖屑幫浦(水槍)	220V 60Hz 0.96kW 2.0kg/cm²-60L/min 380V 50Hz 0.65kW 1.3kg/cm²-60L/min	220V 60Hz 0.96kW 2.0kg/cm²-60L/min 380V 50Hz 0.65kW 1.3kg/cm²-60L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min	220V 60Hz 1.27kW 3.0kg/cm²-67L/min 380V 50Hz 0.85kW 2.0kg/cm²-67L/min
切削輸送機馬達	220V 60Hz 0.2kW x1 380V 50Hz 0.2kW x1	220V 60Hz 0.2kW x1 380V 50Hz 0.2kW x1	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3	220V 60Hz 0.2kW x3 380V 50Hz 0.2kW x3
其他要項
動力消耗	25kVA	30kVA	30kVA	30kVA	30kVA	30kVA	30kVA	30kVA	30kVA	30kVA
空壓需求	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)
機器重量	4500kg	4500kg	7300kg	7300kg	7300kg	8000kg	8000kg	8000kg	8350kg	8350kg

外觀尺寸圖

CMV系列履帶 / 刮板式排屑(左側或右側)

unit : mm
MODEL	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	S	T	U	V	W	X
CMV-13D/H	2180	530	687	1035	3240	325	2487	120~730	900	630	200~810	2800	380	2352	2927	1080	744	1450	R725	4050	470	R545	R645

機器配件

─無法選配
○特別配件
●標準配件

型號 ITEM／MODEL	CMV-6H	CMV-6i	CMV-8D	CMV-8H	CMV-8i	CMV-11D	CMV-11H	CMV-11i	CMV-13D	CMV-13H
主軸高精密溫度控制	●	●	●	●	●	●	●	●	●	●
日本THK高剛性線性滑軌(含自潤系統)	●	●	●	●	●	●	●	●	●	●
自動潤滑系統(容積式)	●	●	●	●	●	●	●	●	●	●
Z軸無配重系統(剎車馬達)	●	●	●	●	●	●	●	●	●	●
刀臂式20支刀	●	●	●	●	●	●	●	●	●	●
主軸環狀、側邊切削沖屑裝置	●	●	●	●	●	●	●	●	●	●
切削吹氣/主軸吹氣/主軸正氣壓	●	●	●	●	●	●	●	●	●	●
機台清洗水槍、氣槍裝置	●	●	●	●	●	●	●	●	●	●
膠合強化安全玻璃視窗	●	●	●	●	●	●	●	●	●	●
履帶排屑裝置	─	─	●	●	●	●	●	●	●	●
捲式排屑裝置	○	○	○	○	○	○	○	○	○	○
刮鈑式排屑裝置	●	●	○	○	○	○	○	○	○	○
剛性攻牙	●	●	●	●	●	●	●	●	●	●
自動睡眠斷電系統	●	●	●	●	●	●	●	●	●	●
三色警示燈	●	●	●	●	●	●	●	●	●	●
工具箱	●	●	●	●	●	●	●	●	●	●
日光燈裝置	●	●	●	●	●	●	●	●	●	●
乙太網路傳輸	●	●	●	●	●	●	●	●	●	●
鈑金側邊沖屑裝置	●	●	●	●	●	●	●	●	●	●
三軸螺桿冷卻裝置	○	○	○	○	○	○	○	○	○	○
集屑車	○	○	○	○	○	○	○	○	○	○
刀臂式30支刀(圓盤式含快速換刀裝置)	○	○	○	○	○	○	○	○	○	○
刀臂式48/60支刀(運動場型)	─	─	○	○	○	○	○	○	○	○
刀具自動量測系統	○	○	○	○	○	○	○	○	○	○
海德漢3軸絕對式0.1μm光學尺並附吹氣裝置	○	─	○	○	○	○	○	○	○	○
第四軸分度盤電腦介面驅動系統加伺服馬達	○	○	○	○	○	○	○	○	○	○
第四軸分度盤及尾座	○	○	○	○	○	○	○	○	○	○
切削油霧裝置	○	○	○	○	○	○	○	○	○	○
油霧回收系統	○	○	○	○	○	○	○	○	○	○
圓盤式油水分離裝置	○	○	○	○	○	○	○	○	○	○
變壓器	○	○	○	○	○	○	○	○	○	○
穩壓器	○	○	○	○	○	○	○	○	○	○
主軸油氣潤滑系統	○	○	○	○	○	○	○	○	○	○
主軸中心出水系統(20bar/50bar)	○	○	○	○	○	○	○	○	○	○
日本THK高剛性線性滑軌-滾柱(含自潤系統)	─	─	─	─	─	○	○	○	○	○
主軸獨立環噴系統	○	○	○	○	○	○	○	○	○	○
工件量測系統	─	─	○	○	○	○	○	○	○	○
油壓箱裝置	○	○	○	○	○	○	○	○	○	○

CMV-13D/13H

產品描述

CMV系列履帶 / 刮板式排屑(左側或右側)
