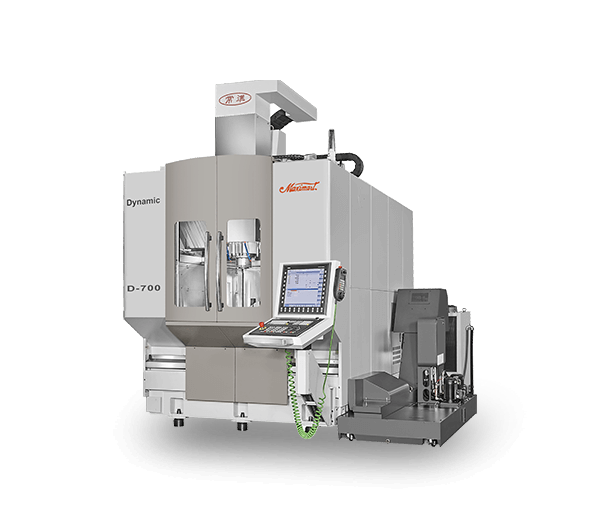

型號	D-600	D-700	D-800	D-800T
工作台
工作台尺寸	Ø600mm	Ø700mm	Ø800mm	Ø800mm
T型溝	14H11 x 7	14H11 x 7	14H11 x 7	14H11 x 6
最大工件尺寸	Ø600 x H500 mm	Ø600 x H500 mm	Ø800 x H560 mm	Ø800 x H560 mm
工作台負載	500 kg	850 kg	1300 kg	850 kg(車)/1200 kg(銑)
行程
X/Y/Z軸行程	600mm/835mm/450mm	650mm/835mm/500mm	800mm/1010mm/650mm	800mm/1010mm/750mm
主軸鼻端至工作台面距離	200~650 mm	150~650 mm	150~800 mm	250~1000 mm
A軸旋轉角度	+120˚~-120˚	+120˚~-120˚	+120˚~-120˚	+120˚~-120˚
C軸旋轉角度	360˚	360˚	360˚	360˚
X/Y/Z軸定位精度	0.010 mm	0.010 mm	0.010 mm	0.010 mm
X/Y/Z軸重複精度	0.006 mm	0.006 mm	0.006 mm	0.006 mm
A/C軸定位精度	10 arc-sec	10 arc-sec	10 arc-sec	10 arc-sec
A/C軸重複精度	5 arc-sec	5 arc-sec	5 arc-sec	5 arc-sec
主軸
主軸端孔斜度	BBT40/HSKA63	BBT40/HSKA63	BBT40/HSKA63	HSK T100
主軸轉速	20000rpm	20000rpm	20000rpm	15000rpm
主軸形式	Built-in	Built-in	Built-in	Built-in
主軸功率	25kW/35kW	25kW/35kW	25kW/35kW	48kW/70kW
主軸扭力	85/120 Nm	85/120 Nm	85/120 Nm	300/445 Nm
進給
X/Y/Z軸快送速度	32/32/32 m/min	32/32/32 m/min	48/48/48 m/min	48/48/48 m/min
X/Y/Z軸切削速度	16 m/min	16 m/min	20 m/min	20 m/min
A軸最大旋轉速度	60rpm	50rpm	40rpm	40rpm
C軸最大旋轉速度	100rpm	80rpm	75rpm	1000rpm
A軸扭力	1040Nm/ 2080Nm	1040Nm x2/ 2080Nm x2	1870Nm x2/ 3740Nm x2	2380Nm x2/ 4760Nm x2
C軸扭力	401Nm/ 800Nm	1040Nm/ 2080Nm	1870Nm/ 3740Nm	2100Nm/ 3100Nm
A軸緊鎖力	3200Nm	3200 Nm X2	3200 Nm X2	4000 Nm X2
C軸緊鎖力	2000Nm	3200Nm	2500Nm	3500Nm
自動換刀系統
刀庫	64/96/120支	64/96/120支	64/96/120支	88/176支
刀具容量	Drum driven by AC servo motor	Drum driven by AC servo motor	Drum driven by AC servo motor	刀臂式
最大刀徑(無相鄰刀)	100 (125mm)	100 (125mm)	100 (125mm)	125(245mm)
最大刀具重量	7kg	7kg	7kg	35kg
最大刀長	300mm	300mm	300mm	500mm
切削液系統
水箱容量	350L	350L	350L	400L
冷卻幫浦	380V/50Hz 1.08kW 2kg/cm²-100L/min 380V/60Hz 1.62kW 3.2kg/cm²-100L/min	380V/50Hz 1.08kW 2kg/cm²-100L/min 380V/60Hz 1.62kW 3.2kg/cm²-100L/min	380V/50Hz 1.08kW 2kg/cm²-100L/min 380V/60Hz 1.62kW 3.2kg/cm²-100L/min	380V/50Hz 1.08kW 2kg/cm²-100L/min 380V/60Hz 1.62kW 3.2kg/cm²-100L/min
水槍幫浦	380V/50Hz 0.85kW 2kg/cm²-67L/min 380V/60Hz 1.27kW 3kg/cm²-67L/min	380V/50Hz 0.85kW 2kg/cm²-67L/min 380V/60Hz 1.27kW 3kg/cm²-67L/min	380V/50Hz 0.85kW 2kg/cm²-67L/min 380V/60Hz 1.27kW 3kg/cm²-67L/min	380V/50Hz 0.85kW 2kg/cm²-67L/min 380V/60Hz 1.27kW 3kg/cm²-67L/min
中心出水幫浦	20bar (380V/50Hz 2.2kW/60Hz 4.0kW) 50bar (380V/50Hz 5.5kW/60Hz 4.0kW) 70bar (380V/50/60Hz 5.5kW)	20bar (380V/50Hz 2.2kW/60Hz 4.0kW) 50bar (380V/50Hz 5.5kW / 60Hz 4.0kW) 70bar (380V/50/60Hz 5.5kW)	20bar (380V/50Hz 2.2kW/60Hz 4.0kW) 50bar (380V/50Hz 5.5kW/60Hz 4.0kW) 70bar (380V/50/60Hz 5.5kW)	20bar (380V/50Hz 2.2kW/60Hz 4.0kW) 50bar (380V/50Hz 5.5kW/60Hz 4.0kW) 70bar (380V/50/60Hz 5.5kW)
排屑機	雙捲式 380V/50/60Hz 0.2kW x2 履帶式(向後) 380V/50/60Hz 0.2kW	雙捲式 380V/50/60Hz 0.2kW x2 履帶式(向後) 380V/50/60Hz 0.2kW	雙捲式 380V/50/60Hz 0.2kW x2 履帶式(向後) 380V/50/60Hz 0.2kW	雙捲式 380V/50/60Hz 0.2kW x2 履帶式(向後) 380V/50/60Hz 0.2kW
其他要項
動力消耗	40 kVA	45 kVA	55 kVA	75kVA
機台尺寸 (含可旋轉操作箱)	4963x2240x3395 (64T)	4963x2240x3395 (64T)	5060x2405x3850 (64T)	5300x2850x4150
機器重量	13500kg	14000kg	19200kg	20000kg

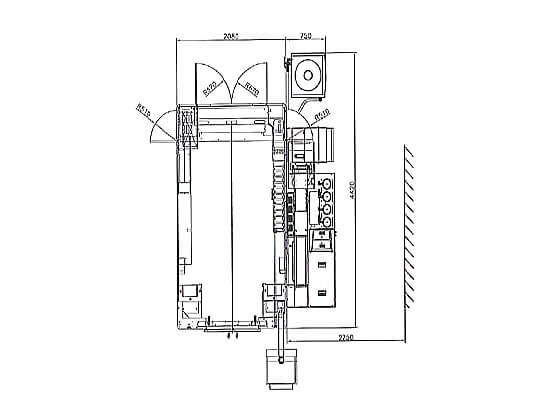

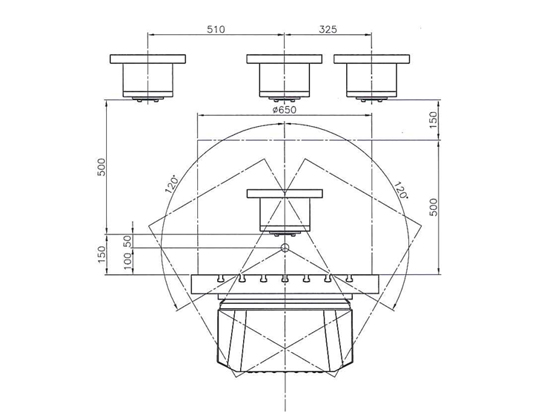

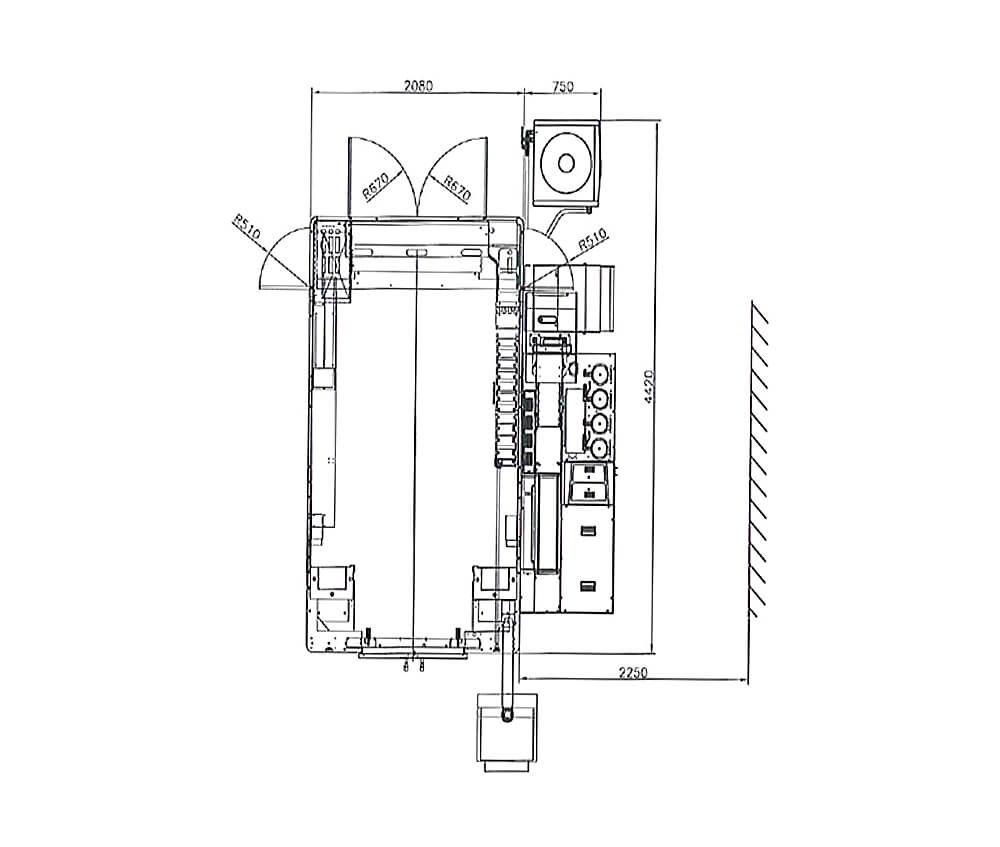

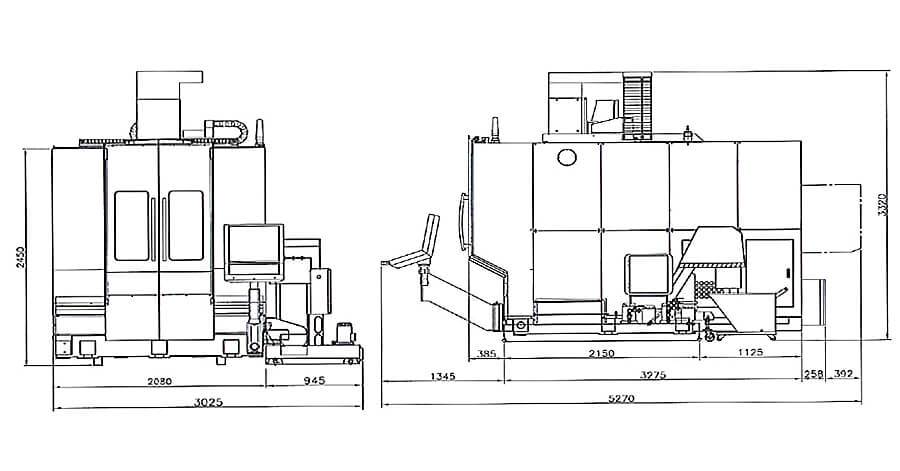

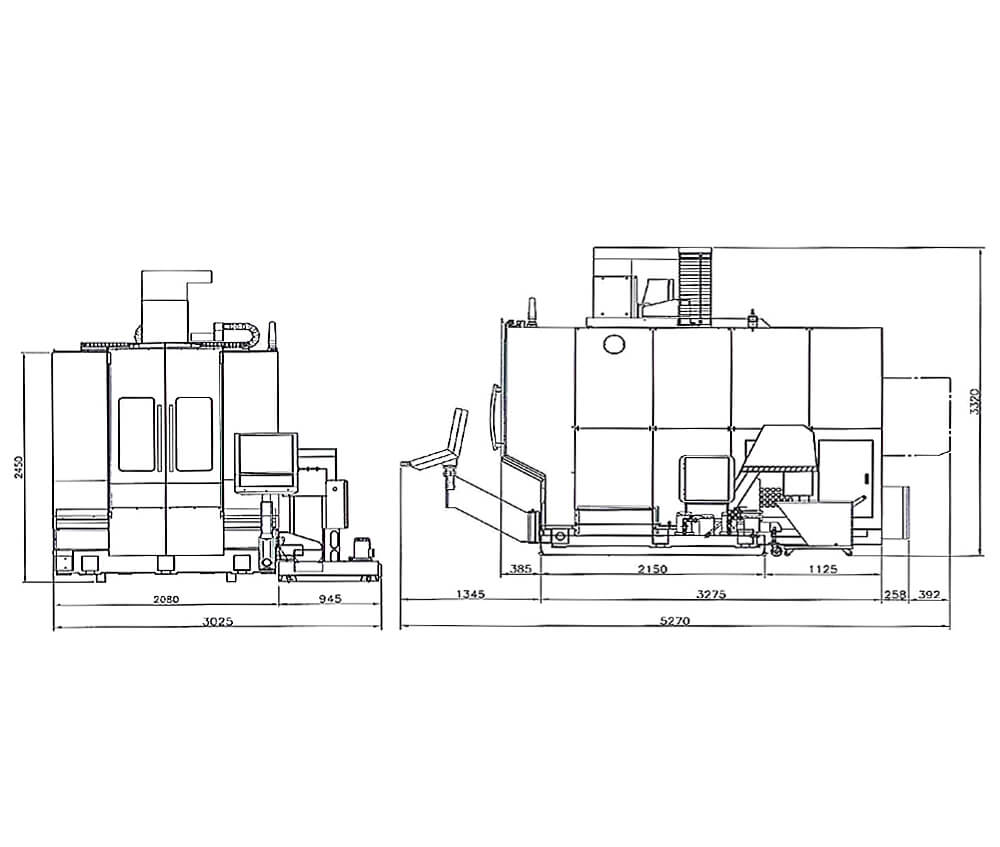

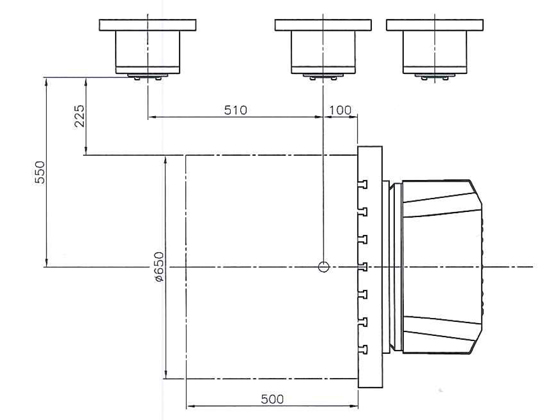

外觀尺寸圖

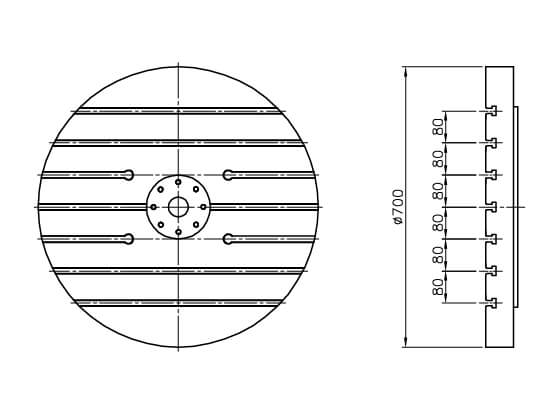

工作台尺寸

機器配件

─無法選配
○特別配件
●標準配件

型號 ITEM／MODEL	D-600	D-700	D-800	D-800T
主軸中心出水裝置(20bar含雙過濾罐及檢知)	●	●	●	●
切削吹氣/主軸鬆刀吹氣/主軸氣幕	●	●	●	●
德國KESSLER搖籃式旋轉工作台	●	●	●	●
台製內藏式主軸	●	●	●	●
主軸環狀,前側切削沖屑裝置	●	●	●	●
主軸及工作台左右沖水裝置	●	●	●	●
主軸高精度溫度控制	●	●	●	●
自動黃油注油器(線軌及螺桿)	●	●	●	●
高剛性滾柱線軌	●	●	●	●
64支刀刀庫	●	●	●	─
88支刀刀庫	─	─	─	●
履帶式排屑裝置-向後	●	●	●	●
A/C軸海德漢角度編碼器	●	●	●	●
雷射刀長刀徑量測系統	●	●	●	●
工件量測裝置和標準球	●	●	●	●
膠合強化安全玻璃視窗	●	●	●	●
自動關機	●	●	●	●
Z軸無配重系統	●	●	●	●
乙太網路傳輸	●	●	●	●
剛性攻牙	●	●	●	●
三色警示燈	●	●	●	●
日光燈裝置	●	●	●	●
工具箱	●	●	●	●
水槍	●	●	●	●
集屑車	○	○	○	○
變壓器	○	○	○	○
穩壓器	○	○	○	○
切削油霧裝置	○	○	○	○
油霧回收裝置	○	○	○	○
切削液冷卻系統	○	○	○	○
切削液淨化機	○	○	○	○
德國KESSLER內藏式主軸	○	○	○	○
C1級陶珠滾珠螺桿	○	○	○	○
三軸中空螺桿冷卻裝置	○	○	○	○
THK滾柱型線性滑軌	○	○	○	○
176支刀刀庫	─	─	─	○
96/120支刀刀庫	○	○	○	─
海德漢X,Y,Z軸絕對式光學尺	○	○	○	○
遠心分離機(CTS 20bar用)	○	○	○	○
主軸中心出水裝置(50bar含紙帶過濾機或70bar含紙帶過濾機及比例控制CTS調壓閥	○	○	○	○
