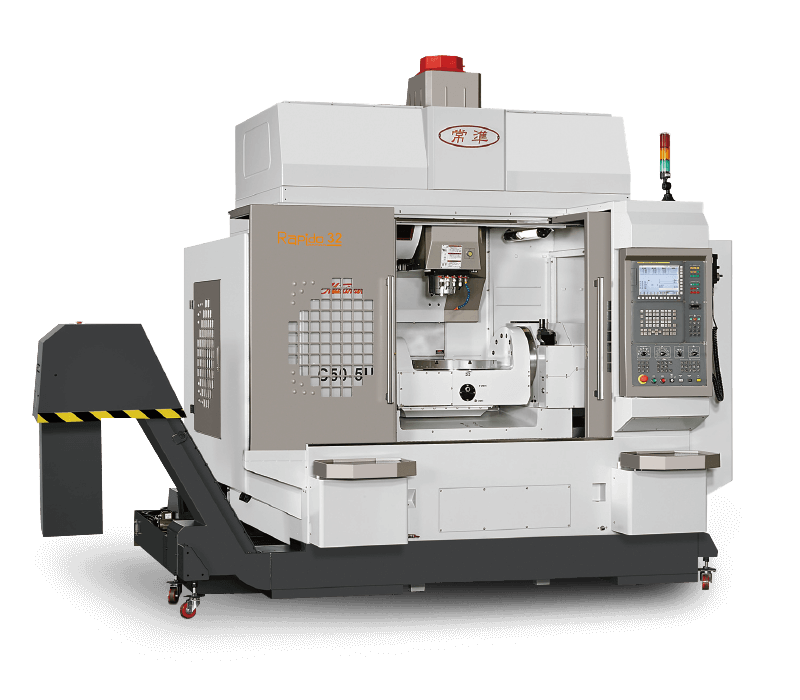

C50-5U/5A
產品描述
  • 工作台尺寸Ø500 mm
  • 最大工件Ø620 x H300 mm
  • X.Y.Z軸行程810mm x700mm x 610 mm
  • A軸行程 +30˚~-120˚
  • C軸行程360˚(Continous)
C50-5U/5A 規格
可將下方點選取消後留下自己需求的規格
C20-5U/5A
C30-5U/5A
C40-5U/5A
C50-5U/5A
型號 C20-5U/5A C30-5U/5A C40-5U/5A C50-5U/5A
工作台
旋轉工作台 Ø210 mm Ø320 mm Ø410 mm Ø500 mm
T型槽(間距x槽數) 12H7 x 4 12H7 x 4 14H7 x 8 14H7 x 8
最大工件 Ø300 x H200 mm Ø400 x H300 mm Ø500 x H300 mm Ø620 x H300 mm
最大工件重量 75kg 100kg 200kg 300kg
行程
X/Y/Z軸行程 500mm x 420mm x 450 mm 610mm x 610mm x 510 mm 760mm x 700mm x 610 mm 810mm x700mm x 610 mm
A 軸行程 +30˚~-120˚ +30˚~-120˚ +30˚~-120˚ +30˚~-120˚
C 軸行程 360˚(Continous) 360˚(Continous) 360˚(Continous) 360˚(Continous)
主軸鼻端至工作台面距離 30~480mm 20~530 mm 30~640 mm -20~590mm
進給
三軸滾珠螺桿 X/Y:Ø36mm/P12mm
Z:Ø40mm/P12mm
X/Y/Z: Ø40mm/P12mm X/Y/Z: Ø40mm/P12mm X/Y/Z: Ø40mm/P12mm
三軸線性滑軌 X:30mm滾柱<4滑塊>
Y:35mm滾柱<4滑塊>
Z:35mm滾柱<6滑塊>
X:35mm滾柱
Y/Z:45mm滾柱 <6滑塊>
X/Y/Z:45mm滾柱 <6滑塊> X/Y/Z:45mm滾柱 <6滑塊>
三軸傳動方式 直結式 Direct drive 直結式 Direct drive 直結式 Direct drive 直結式 Direct drive
X/Y/Z軸快送速度 32/32/32 m/min 32/32/32 m/min 32/32/32 m/min 32/32/32 m/min
A/C軸快送速度 22.2/33.3 rpm/min 25 / 25 rpm/min 11.1 / 16.6 rpm/min 11.1 / 16.6 rpm/min
X/Y/Z軸加速度 3 / 3 / 3 m/s² 3 / 3 / 3 m/s² 2 / 2 / 3 m/s² 2 / 2 / 3 m/s²
X/Y/Z軸切削速度 12 m/min 12 m/min 12 m/min 12 m/min
A/C軸切削速度 2000˚ /min 2000˚ /min 2000˚ /min 2000˚ /min
主軸
主軸端孔斜度 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40
主軸轉速 12000rpm 12000rpm 12000rpm 12000rpm
主軸傳動方式 直結式 Direct drive 直結式 Direct drive 直結式 Direct drive 直結式 Direct drive
主軸冷卻 油冷 油冷 油冷 油冷
自動換刀系統
刀庫容量 30支刀 30支刀 30支刀 30支刀
最大刀具重量 7 kg/pcs 7 kg/pcs 7 kg/pcs 7 kg/pcs
最大刀徑(無相鄰刀) Ø76mm(Ø150mm) Ø76mm(Ø150mm) Ø76mm(Ø150mm) Ø76mm(Ø150mm)
最大刀長 250mm 300 mm 300 mm 300 mm
換刀(CTC)時間 5 sec.(F) 5 sec.(F) 6 sec.(F) 6 sec.(F)
換刀(Tool to Tool)時間 1.8 sec.(F) 1.8 sec.(F) 1.8 sec.(F) 1.8 sec.(F)
選刀方式 隨機記憶 隨機記憶 隨機記憶 隨機記憶
切削液系統
水箱容量 250 L 250 L 250 L 250 L
切削液泵浦 220V 60Hz 0.96kW 2kg/cm²-67L/min
380V 50Hz 0.65kW 1.3kg/cm²-67L/min
220V 60Hz 1.27kW 3kg/cm²-67L/min
380V 50Hz 0.85kW 2kg/cm²-67L/min
220V 60Hz 1.27kW 3kg/cm²-67L/min
380V 50Hz 0.85kW 2kg/cm²-67L/min
220V 60Hz 1.27kW 3kg/cm²-67L/min
380V 50Hz 0.85kW 2kg/cm²-67L/min
沖屑幫浦(水槍) 220V 60Hz 0.96kW 2kg/cm²-67L/min
380V 50Hz 0.65kW 1.3kg/cm²-67L/min
220V 60Hz 1.27kW 3kg/cm²-67L/min
380V 50Hz 0.85kW 2kg/cm²-67L/min
220V 60Hz 0.2kW x2 / 0.4kW x1
380V 50Hz 0.2kW x2 / 0.4kW x1
220V 60Hz 1.27kW 3kg/cm²-67L/min
380V 50Hz 0.85kW 2kg/cm²-67L/min
切削輸送機馬達 220V 60Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
380V 50Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
220V 60Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
380V 50Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
220V 60Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
380V 50Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
220V 60Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
380V 50Hz 0.2kW x2 / 0.4kW (捲式/標配) x1
其他要項
動力消耗 25 kVA 30 kVA 35 kVA 40 kVA
空壓需求 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa) 6kg/cm² (0.6MPa)
機器重量 5500kg 8200kg 8800kg 9200kg

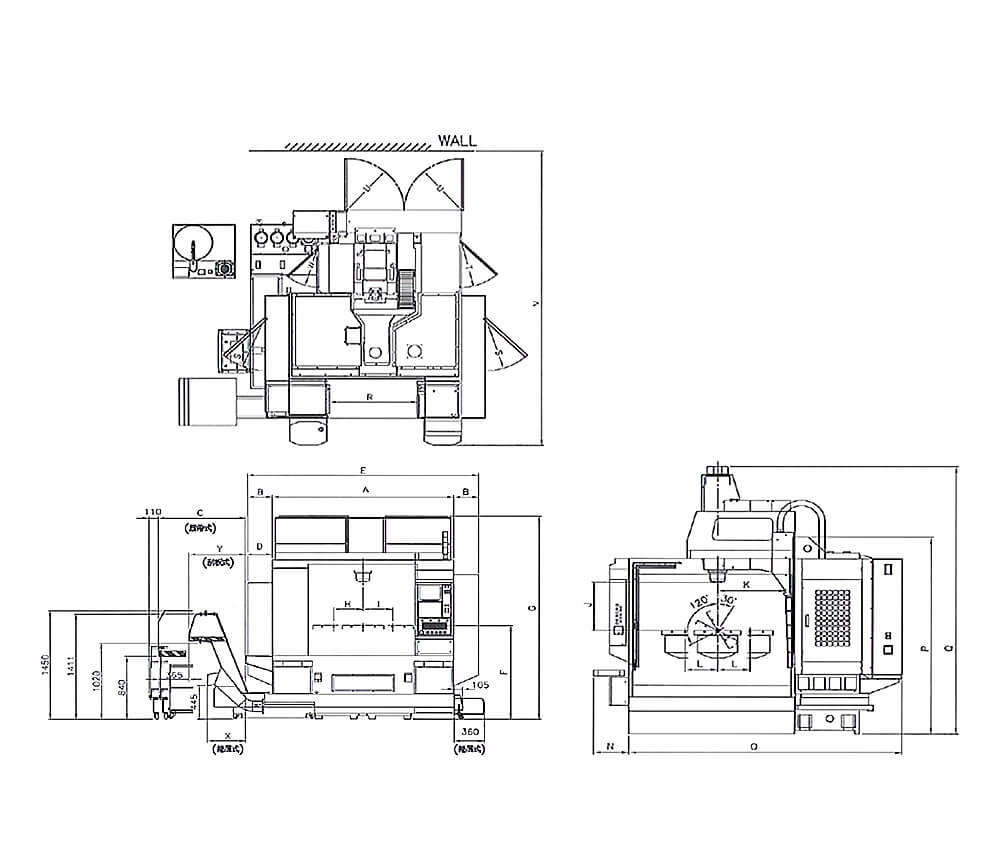

外觀尺寸圖
外觀尺寸圖
MODLEABCDEFGHIJKLNOPQRSTUVWXY
C30 2180 70 1035 325 2320 1170 2580 305 305 20-530 625 305 380 2800 2352 3050 1080 R744 R645 R675 4050 R545 425 651
C40 300 2780 1200 2720 355 355 30-610 735 350 2950 2382 3240 4200
C50 1250 455 20-590
盤面尺寸圖
盤面尺寸圖

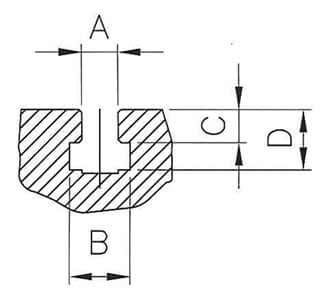

T型槽詳圖
T型槽詳圖
盤面尺寸
MODELABCD
C20/C30 12H7 20 11 20
C40/C50 14H7 23 13 23

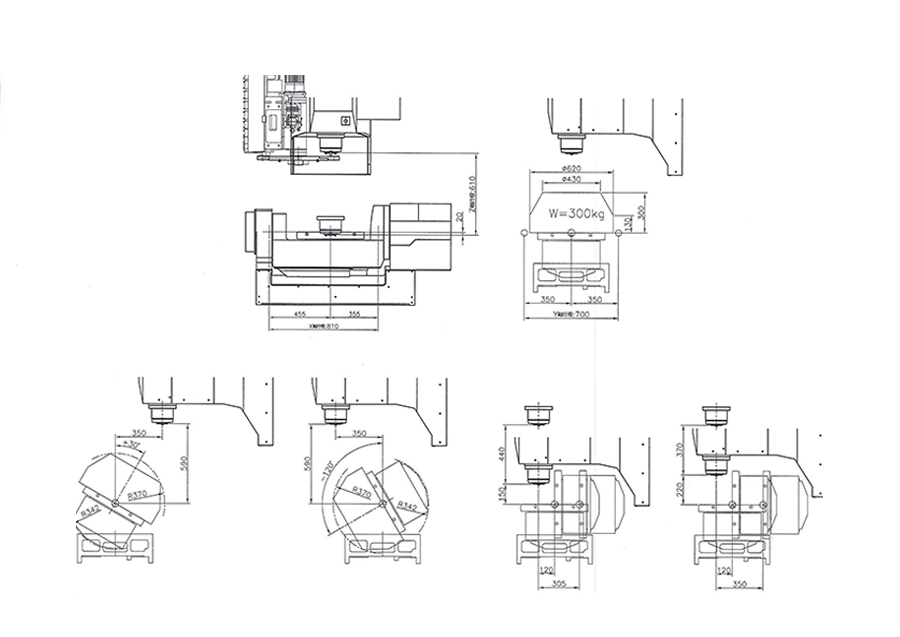

機器加工區域
機器加工區域
最大工件尺寸圖

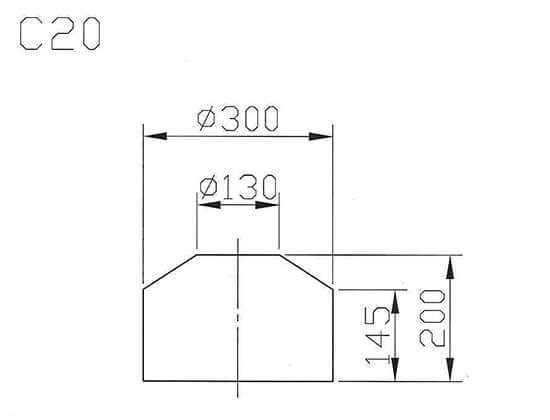

C20最大工件尺寸圖

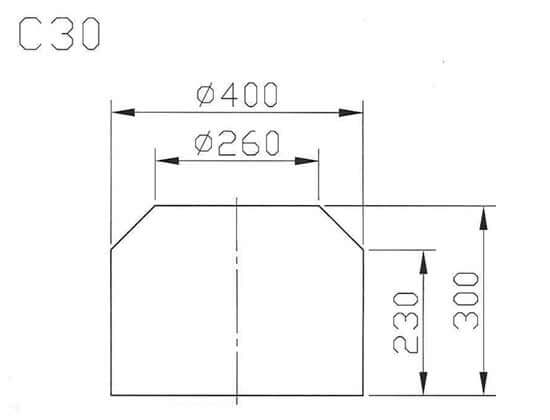

C30最大工件尺寸圖

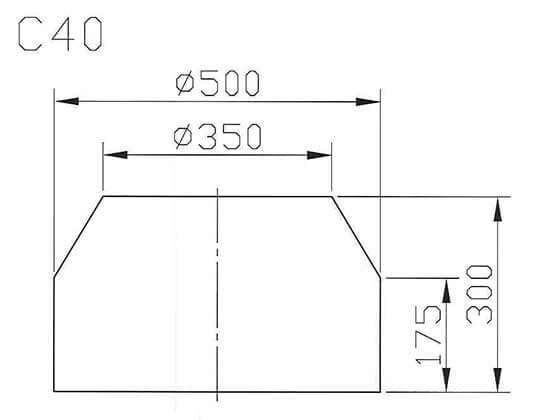

C40最大工件尺寸圖
C50最大工件尺寸圖
機器配件
  • 無法選配
  • 特別配件
  • 標準配件
型號 ITEM/MODELC20-5U/5AC30-5U/5AC40-5U/5AC50-5U/5A
主軸高精密溫度控制
高剛性滾柱線軌(含自潤系統)
自動潤滑系統(容積式)
Z軸無配重系統(剎車馬達)
刀臂式30支刀(圓盤式)
主軸環狀、前側切削沖屑裝置
切削吹氣/主軸吹氣/主軸正氣壓
機台清洗水槍、氣槍裝置
膠合強化安全玻璃視窗
捲式排屑裝置
剛性攻牙
自動睡眠斷電系統
三色警示燈
工具箱
日光燈裝置
乙太網路傳輸
A軸海德漢角度編碼器
刀長自動量測系統(BLUM)
工件量測(TC62)
三軸螺桿冷卻裝置
履帶排屑裝置
刮鈑式排屑裝置
集屑車
刀臂式48/60支刀(運動場型)
海德漢3軸絕對式0.1μm光學尺並附吹氣裝置
主軸中心出水系統(20bar/50bar)
左右沖屑裝置
油霧回收系統
圓盤式油水分離裝置
變壓器
穩壓器
C軸海德漢角度編碼器
15000rpm直結式主軸(含油氣主軸+水冷式冷卻系統)
