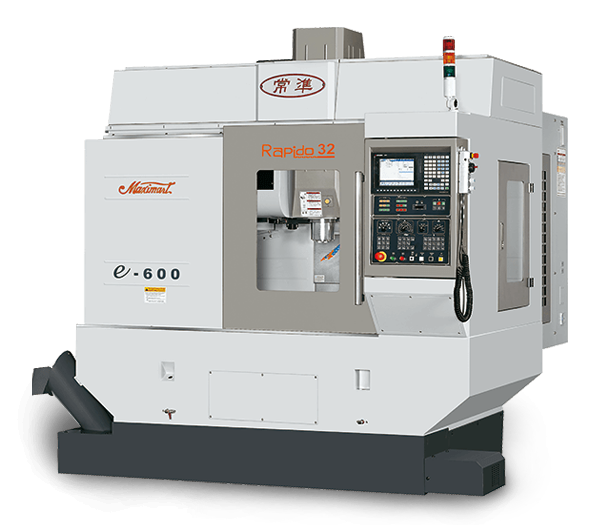

ℯ-600
產品描述
  • 工作台尺寸750mm x 420mm
  • X.Y.Z軸行程600mm x 420mm x 450mm
  • 快送速度X/Y/Z=32m/min
  • 主軸端孔斜度BT40/CAT40/DIN40
  • 主軸轉速60-10000 rpm(opt.12000rpm)
  • 三軸線軌
ℯ-600 規格
可將下方點選取消後留下自己需求的規格
ℯ-500
ℯ-500L
ℯ-600
ℯ-750
ℯ-750A
ℯ-850
ℯ-1000
ℯ-1100
ℯ-1300
ℯ-1300(Z軸硬軌)
ℯ-1800(Z軸硬軌)
型號 ℯ-500 ℯ-500L ℯ-600 ℯ-750 ℯ-750A ℯ-850 ℯ-1000 ℯ-1100 ℯ-1300 ℯ-1300(Z軸硬軌) ℯ-1800(Z軸硬軌)
工作台
工作台尺寸 650x400mm 850x400mm 750mm x 420mm 850mm x 432mm 850mm x 492mm 1000mm x 520mm 1100mm x 520mm 1250mm x 610mm 1400mm x 610mm 1400mm x 610mm 2000mm x 820mm
T型槽(寬x槽數x間距) 14x3x125mm 14x3x125mm 14mm x 5 x 65mm 14mm x 5 x 65mm 18mm x 5 x 100mm 18 x 5 x100mm 18 x 5 x100mm 18mm x 5 x 100mm 18mm x 5 x 100mm 18mm x 5 x 100mm 22mm x 5 x 160mm
最大工件
最大工件重量 200 kg 300 kg 400kg 400kg 450kg 700kg 700kg 900kg 900kg 900kg 2200kg
行程
X/Y/Z軸行程 500mm x 400mm x 450mm 700mm x 400mm x 450mm 600mm x 420mm x 450mm 750mm x 420mm x 450mm 750mm x 420mm x 450mm 850mm x 520mm x610mm (830) 1000mm x 520mm x 610mm (830) 1100mm x 610mm x 610mm (830) 1300mm x 610mm x 610mm (830) 1300mm x 610mm x 700mm 1800mm x 800mm x 700mm
主軸鼻端至工作台面距離 180-630 mm 180-630 mm 120-570mm 120-570mm 120-570mm 130-740mm (選配, 160-990mm) 130-740mm (選配, 160-990mm) 120-730mm (選配, 150-980mm) 120-730mm (選配, 150-980mm) 200-900mm 200-900mm (選配, 200-1200mm)
進給
三軸滾珠螺桿 X/Y/Z:Φ25mm X/Y/Z:Φ25mm X/Y:Φ32mm, Z:Φ40mm X/Y:Φ32mm, Z:Φ40mm X/Y:Φ36mm/C2, Z:Φ40mm X/Y/Z:Φ40mm X/Y/Z:Φ40mm X/Y/Z:Φ40mm X/Y/Z:Φ40mm   X/Y/Z:Φ50mm
X.Y軸滾柱線性滑軌; Z軸硬軌內包式                   X軸:45mm x 6 個自潤型滑塊
Y軸:45mm x 6 個自潤型滑塊
X軸:55mm x 6 個自潤型滑塊
Y軸(主軌):55mm x 6 個自潤型滑塊
(副軌):45mm x 4 個自潤型滑塊
三軸線性滑軌 X軸: 25mm x 4 個自潤型滑塊
Y軸: 30mm x 4 個自潤型滑塊
Z軸: 30mm x 6 個自潤型滑塊
X軸: 25mm x 4 個自潤型滑塊
Y軸: 30mm x 4 個自潤型滑塊
Z軸: 30mm x 6 個自潤型滑塊
X軸:30mm x 4 個自潤型滑塊
Y軸:35mm x 4 個自潤型滑塊
Z軸:35mm x 6 個自潤型滑塊
X軸:30mm x 4 個自潤型滑塊
Y軸:35mm x 4 個自潤型滑塊
Z軸:35mm x 6 個自潤型滑塊
X軸:30mm x 4 個自潤型滑塊
Y軸:35mm x 4 個自潤型滑塊
Z軸:35mm x 6 個自潤型滑塊
X軸:35mm x 6 個自潤型滑塊
Y軸:45mm x 4 個自潤型滑塊
Z軸:45mm x 6 個自潤型滑塊
X軸:35mm x 6 個自潤型滑塊
Y軸:45mm x 4 個自潤型滑塊
Z軸:45mm x 6 個自潤型滑塊
X軸:45mm x 6 個自潤型滑塊
Y軸:45mm x 6 個自潤型滑塊
Z軸:45mm x 6 個自潤型滑塊
X軸:45mm x 6 個自潤型滑塊
Y軸:45mm x 6 個自潤型滑塊
Z軸:45mm x 6 個自潤型滑塊

三軸傳動方式 直結式 直結式 直結式 直結式 直結式 直結式 直結式 直結式 直結式 X軸:45mm x 6 個自潤型滑塊
Y軸:45mm x 6 個自潤型滑塊
Z軸硬軌內包式
直結式
快送速度 X/Y/Z=48m/min X/Y/Z=48m/min X/Y/Z=32m/min X/Y/Z=32m/min X/Y/Z=32m/min X/Y/Z=32m/min X/Y/Z=32m/min X/Y/Z=32m/min X/Y/Z=32m/min X/Y=32m/min,Z=20m/min X/Y=24m/min,Z=16m/min
加速度
切削速度 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min 12m/min 1-12000mm/min 1-12000mm/min
主軸
主軸端孔斜度 BT30 BT30 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40 BBT40/CAT40/DIN40 BT50 BBT40 / BT50
主軸轉速 12000 rpm(opt.20000rpm) 12000 rpm(opt.20000rpm) 10000 rpm(opt.12000rpm) 10000 rpm(opt.12000rpm) 10000 rpm(opt.12000rpm) 10000 rpm(opt.12000rpm) 10000 rpm(opt.12000rpm) 10000 rpm(opt.12000rpm) 10000 rpm(opt.12000rpm) 齒輪式:6000rpm
直結式:10000rpm
直結式10000/12000rpm / 齒輪式:6000rpm
直結式:10000rpm
主軸傳動方式 直結式 直結式 直結式 直結式 直結式 直結式 直結式 直結式 直結式
主軸冷卻 非比例式 非比例式 非比例式 非比例式 非比例式 非比例式 非比例式 非比例式 非比例式 非比例式 非比例式
主軸直徑                   Φ90mm Φ70mm / 齒輪式:Φ100mm
直結式:Φ90mm
自動換刀系統
刀庫容量 20支刀 20支刀 20支刀 20支刀 20支刀 20支刀 20支刀 20支刀 20支刀 24支刀 24支刀
最大刀具重量 4kg/pc 4kg/pc 7kg/pc 7kg/pc 7kg/pc 7kg/pc 7kg/pc 7kg/pc 7kg/pc 15kg/pc 7kg/pc / 15kg/pc
最大刀徑(無相鄰刀) Φ76mm Φ76mm Φ76mm Φ76mm Φ76mm Φ76mm Φ76mm Φ76mm Φ76mm Φ105mm(Φ127mm) Φ90mm(Φ75mm) / Φ105mm(Φ127mm)
最大刀長 Φ200mm Φ200mm Φ250mm Φ250mm Φ250mm 300mm 300mm 300mm 300mm 300mm 350mm
換刀(CTC)時間
換刀(Tool to Tool)時間
選刀方式 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶 隨機記憶
切削液系統
水箱容量 160 L 160 L 300L 300L 300L 420L 420L 420L 420L 300L 350L
切削液泵浦 50Hz, 0.27kW, 0.4kg/cm²
60Hz, 0.35kW, 0.7kg/cm²
50Hz, 0.27kW, 0.4kg/cm²
60Hz, 0.35kW, 0.7kg/cm²
50Hz,0.65kW,1.3kg/cm²
60Hz,0.96kW,2kg/cm²
50Hz,0.65kW,1.3kg/cm²
60Hz,0.96kW,2kg/cm²
50Hz,0.65kW,1.3kg/cm²
60Hz,0.96kW,2kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
沖屑幫浦(水槍) 50Hz, 0.27kW, 0.4kg/cm²
60Hz, 0.35kW, 0.7kg/cm²
50Hz, 0.27kW, 0.4kg/cm²
60Hz, 0.35kW, 0.7kg/cm²
50Hz,0.65kW,1.3kg/cm²
60Hz,0.96kW,2kg/cm²
50Hz,0.65kW,1.3kg/cm²
60Hz,0.96kW,2kg/cm²
50Hz,0.65kW,1.3kg/cm²
60Hz,0.96kW,2kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
50Hz,0.85kW,2kg/cm²
60Hz,1.27kW,3kg/cm²
切削輸送機馬達 (opt. 0.2kW) (opt. 0.2kW) 220V 60Hz 0.2kW x1
380V 50Hz 0.2kW x1
220V 60Hz 0.2kW x1
380V 50Hz 0.2kW x1
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x2 / 0.4kW x1
380V 50Hz 0.2kW x2 / 0.4kW x1
220V 60Hz 0.2kW x2 / 0.4kW x1
380V 50Hz 0.2kW x2 / 0.4kW x1
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x3
380V 50Hz 0.2kW x3
220V 60Hz 0.2kW x2 / 0.4kW x1
380V 50Hz 0.2kW x2 / 0.4kW x1
220V 60Hz 0.2kW x2 / 0.4kW x1
380V 50Hz 0.2kW x2 / 0.4kW x1
其他要項
動力消耗 15kVA 15kVA 15kVA 15kVA 15kVA 20kVA 20kVA 25kVA 25kVA 25/35kVA 35/45kVA
空壓需求 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm² 6kg/cm²
機器重量 3000 kg 3150 kg 4500 kg 4700 kg 5000 kg 7300 kg 7500 kg 8000 kg 8350 kg 10000 kg 16800 kg

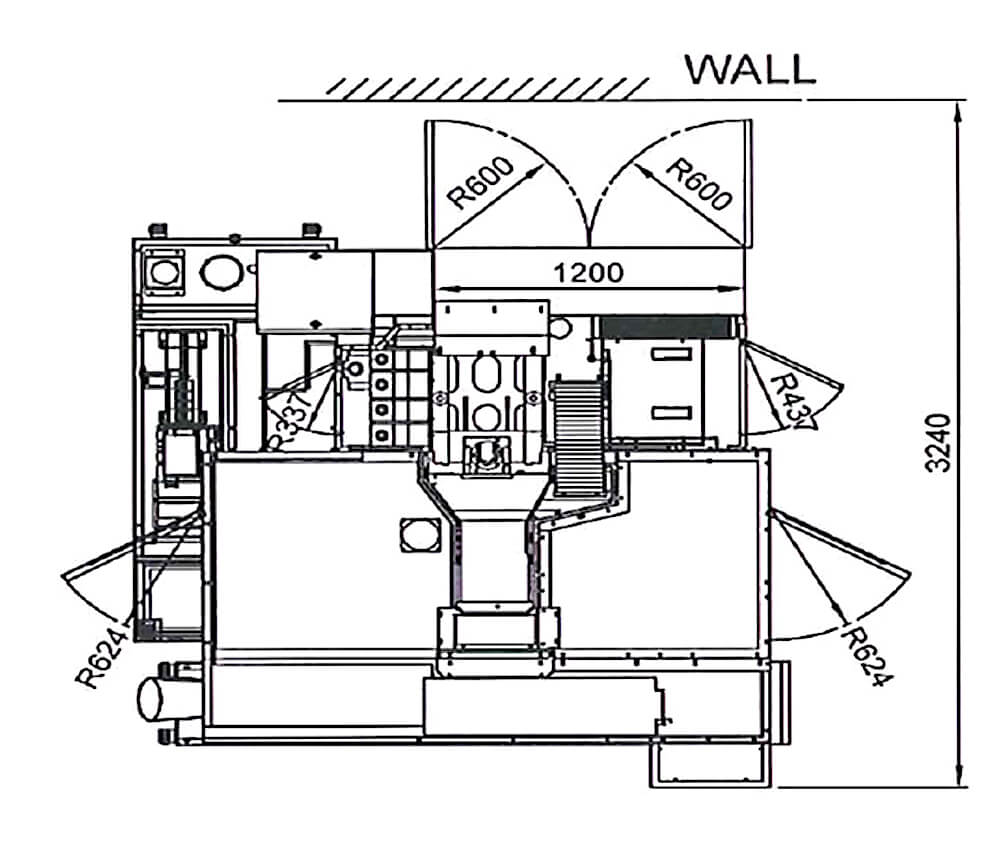

外觀尺寸圖

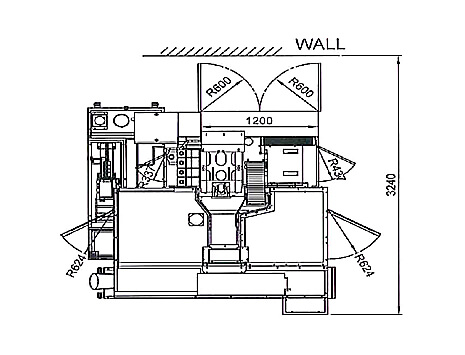

外觀尺寸圖

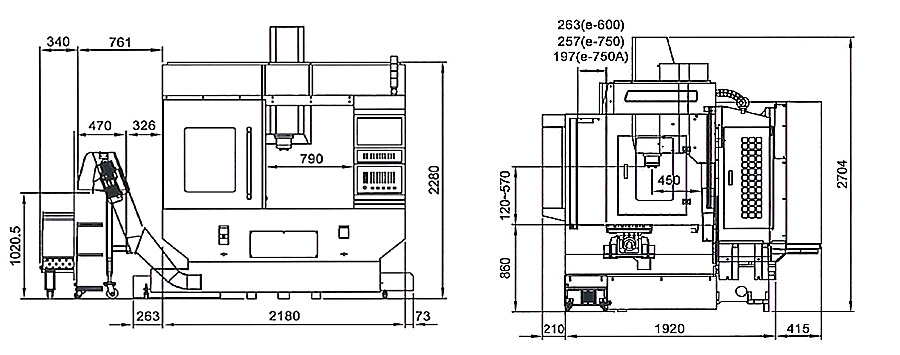

外觀尺寸圖
機器規格
  • 無法選配
  • 特別配件
  • 標準配件
型號 ITEM/MODELℯ-500ℯ-500Lℯ-600ℯ-750ℯ-750Aℯ-850ℯ-1000ℯ-1100ℯ-1300
主軸高精密溫度控制
三軸線性滑軌(含自潤系統)
自動潤滑系統(容積式)
Z軸無配重系統(剎車馬達)
Z軸斷電自動上升(適發那科.三菱)
刀臂式20支刀
主軸環狀、側邊切削沖屑裝置
切削吹氣/主軸吹氣/主軸正氣壓
主軸冷卻系統(非比例式)
主軸冷卻系統精密型(比例式)
機台清洗水槍、氣槍裝置
膠合強化安全玻璃視窗
前置單邊螺旋式排屑裝置
後置刮鈑式排屑裝置
前置刮鈑式排屑裝置
前置履帶排屑裝置
剛性攻牙
自動睡眠斷電系統
三色警示燈
工具箱
日光燈照明裝置(1組)
日光燈照明裝置(2組)
乙太網路傳輸
集屑車
刀臂式30支刀(圓盤式含快速換刀裝置)
刀臂式48/60支刀(運動場型)
刀具自動量測系統
海德漢3軸絕對式0.1μm光學尺並附吹氣裝置
第四軸分度盤電腦介面驅動系統加伺服馬達
第四軸分度盤及尾座
切削油霧裝置
油霧回收系統
圓盤式油水分離裝置
變壓器
穩壓器
主軸中心出水系統(20bar/50bar)
主軸獨立環噴系統
鈑金側邊沖屑裝置
工件量測系統
立柱加高220mm

型號 ITEM/MODELℯ-1300(Z軸硬軌)ℯ-1800(Z軸硬軌)
全密式電箱鈑金組
主軸高精密溫度控制
自動潤滑系統(容積式)
刀臂式BT40 24支刀(圓盤式)
刀臂式BT50 24支刀(圓盤式)
主軸環狀
主軸側邊吹氣噴嘴及冷卻液噴嘴
主軸氣幕
機台清洗水槍、氣槍裝置
膠合強化安全玻璃視窗
剛性攻牙
自動睡眠斷電系統
三色警示燈
工具箱
調水平螺絲及墊塊
雙日光燈照裝置
乙太網路傳輸
側邊履帶式排屑裝置
集屑車
刀臂式BT40 40 or 60支刀(運動場型)
刀臂式BT50 30 or 40支刀(運動場型)
刀臂式BT50 32 or 40支刀(運動場型)
刀具自動量測系統
海德漢3軸絕對式0.1μm光學尺並附吹氣裝置
第四軸分度盤電腦介面驅動系統加伺服馬達
第四軸分度盤及尾座
切削油霧裝置
油霧回收系統
主軸中心出水系統8 or 22bar
圓盤式油水分離裝置
變壓器
